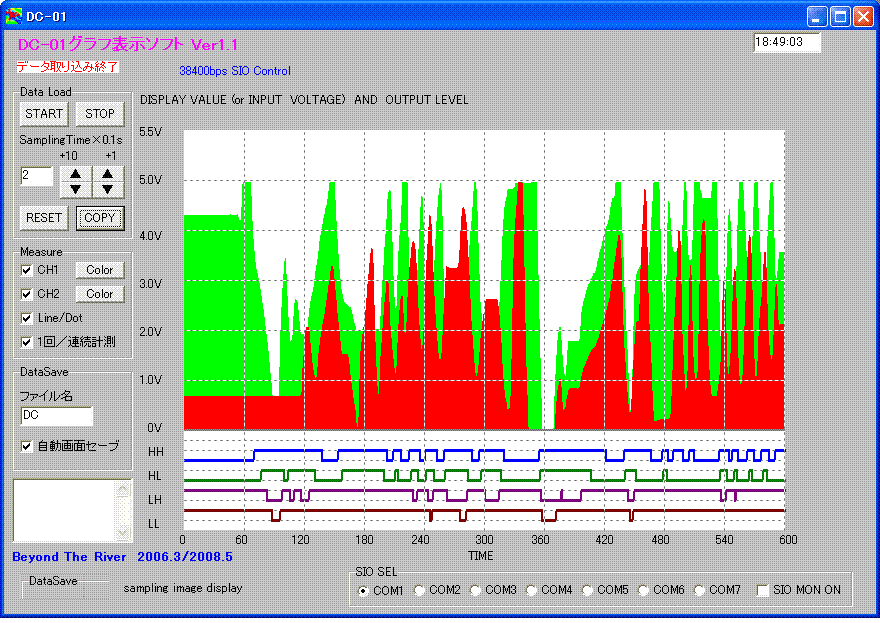

ＤＣ−０１は弊社ＢＣＨ８３６７２　ＣＰＵボードを使 用したデジタル液晶表示、コントローラです。各種センサ出力の表示、制御に最適です。 　 上　DC-01本体 下　パソコンで動作するソフトDC01W　Ver.1.1でグラフを自動的にpdfファイルとしてセーブできるようになりました。 表示例

DC-01
	型名　　　　　　　      ＤＣ−０１　　　　　　　　　　　　　　　　　　　　 　 　入力電圧　　　　　　　０〜５Ｖ 　入力チャンネル　　　　２ｃｈ    分解能１０ビット 　表示   　　　　　　　　　最大９９９　３桁　　　例　０．００〜５．００V 　入力インピーダンス　　１ＭΩ　 　入力回路構成　　　　　シングルエンド 　サンプリング速度　　　１〜９９９ｍｓｅｃ可変 　　　　　　　　　　　　　　　１０００回／秒〜０．１回／秒 　比較出力回路　　　　　ホトカプラ絶縁　４ｃｈ 　　　　　　　　　　　　　　　東芝ＴＬＰ５２３相当（ダーリントン出力） 　　　　　　　　　　　　　　　負荷電圧、電流 　　　　　　　　　　　　　　　推奨　２４Ｖ　４０ｍＡ 　　　　　　　　　　　　　　　最大　５５Ｖ　１５０ｍＡ
DC -01取 扱説明書	pdf形式ダウンロード
パ ソコン表示ソフトDC01W取扱説明書	pdf形式ダウンロード
パ ソコン表示ソフト　DC01W.EXE	DC01W.EXE 　ダウンロード　　　　　DC01W．ＥＸＥ　実行ファイル
DC -01通信プロトコール　2006.4.20　UP　！	pdf形式ダウンロード
回 路図	pdf形式ダウンロード
価 格	本体　　　　　８、９００円（税込み）　電 源ケーブル、各種コネクタ同封 パソコン表示ソフトを使用する場合、Ｅケーブルが必要です。 Ｅケーブル　　２、０００円（税込み）

〒３５０-１２１３

埼玉県日高市高萩１１４１−１　有限会社ビーリバーエレクトロニクス

ＴＥＬ　０４２(９８５)６９８２　　　FAX　０４２(９８５)６７２０
メール：info@beriver.co.jp
