H8SX1653液晶表示開発セットST（スタンダード）、DX（デラックス　STにイーサネット、USBホスト、タイマーを追加）　発売開始いたしました。

　　　　　　　　

■概要

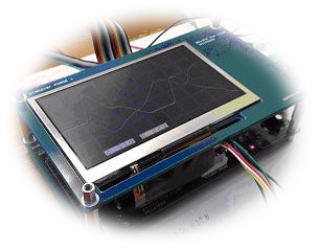

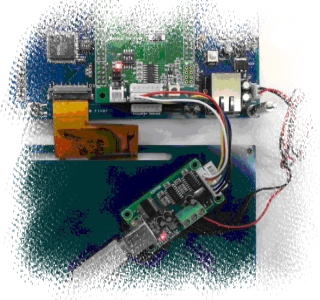

定評あるルネサスエレクトロニクスのH8SX1653　CPUをベース※1に液晶コントローラS1D13781(エプソン）+4.3inch　480×272ドットフルカラー液晶　※2　＋汎用Ｉ／Ｏ、Ａ／Ｄ、Ｄ／Ａ＋　１６ＭビットシリアルフラッシュＲＯＭ　＋　イーサネット　※3　+　USBホスト（USBメモリ制御専用）※4　+　で構成された組み込み向け工業用マイコンです。大きさ145×86×41.8ｍｍ。

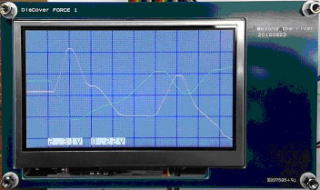

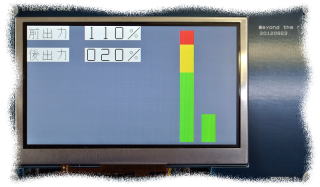

電圧、電流、各種センサモニタ、動作状態モニタ、文字表示器、警告表示器、USBメモリリード、ライト等、様々な用途に対応できます。マイコンや通信の学習用にも最適です。フル構成でも消費電力は0.3Ａ程度なので、電池駆動も可能です。+5Ｖ電源、内部3.3Ｖ動作。 　　2013.3.10　発売開始

※1　RS232C,USBは各1ch標準装備。但し、USBはUケーブルを使用した構成において
※2　タッチキーありはご相談下さい。
※3　スタンダード版はオプション。マイクロチップ社TCP/IPプロトコルスタック+弊社にてイーサネット　<->　SIO変換を行ったソフトをPIC18F67J60に実装済み。H8SX1653からはSIO制御でイーサネットTCP/IP制御が可能です。PICに書き込んである実行ファイルはHEX形式で提供されます。
※4　スタンダード版はオプション。FTDI社のVNC1L-１A搭載。H8SX1653からはSIO制御でUSBメモリのリード、ライトが可能です。バックアップ付きリアルタイムクロックICも用意されています。

　　　　　　　　　　　　取扱説明書概要　　


H8SX1653液晶開発セットST　定価　55、500円（基板、各種ケーブル、開発方法、サンプルソフト、CD、解説書）　　
H8SX1653液晶開発セットDX　定価　65、000円（基板、各種ケーブル、開発方法、サンプルソフト、CD、解説書）

H8SX1653液晶基板ST　　　　 定価　25、500円（基板、電源ケーブル）
H8SX1653液晶基板DX　　　　 定価　35、000円（基板、電源ケーブル）


通販画面はこちら
