20文字×4行　Ｉ２Ｃインターフェイス　キャラクタタイプ液晶　2004A　をＲＬ78＿104で制御してみる　　　　　2018.12.18




■概要

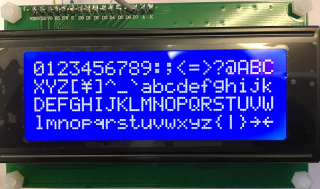

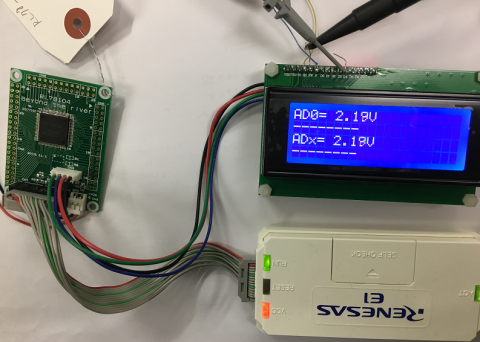

２０文字４桁液晶　通称2004Ａ　のＩ２Ｃインターフェイスを持った液晶がアマゾンで買えるわけですが、それにRL78マイコンで文字を表示する関数を作ってみました。電源を含めて４本の線の接続で使用できます。開発環境はルネサスエレクトロニクスの無償版ＣＳ+　ｆｏｒ　ＣＣ、ＣＰＵボードは弊社のＲＬ78＿104ＣＰＵボードです。

■200４Ａ液晶の構造

2004Ａ液晶は写真のように８ビットバス、ＲＳ、Ｅ、Ｒ／＿Ｗ信号で構成されるよく見るＨＤ４４７８０互換のパラレルインターフェイスですが、

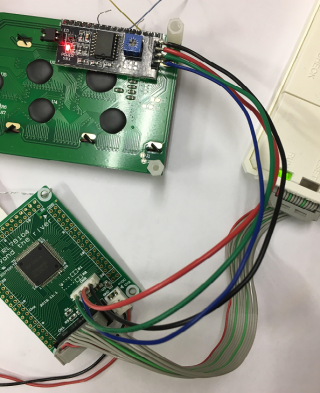

裏を見るとそこにＩ２Ｃ→パラレル変換ＩＣのＰＣＦ8574が搭載されていて、外部とのインターフェイスはＩ２Ｃで行うことになります。




■プログラムの考え方

I2Cバスは８ビットずつ、データを2004A側に送ることができます。それがPCF8574で下記のようにパラレルに変換されます。データバスはD4-D7までの４本、他の４本はコントロール線として使っています。

BL：１　バックライトON　０：バックライトOFF

一度に８ビットしか送れませんので、2004A側のデータバスを４ビットモードにして、８ビットデータを書く場合、２回に分けて書き込んでいます。４ビットモードではＤ７-Ｄ４の線がデータバスとして使用されます。

なお、PCF8574ＡのI2Cアドレスは０ｘ３ｆです。末尾にＡが付かないＰＣＦ8574は0x27です。このプログラムでは７ビットアドレスを左に１ビットシフトさせて倍の０ｘ７ｅを入れています。空いたＤ０はＩ２ＣのＲ/＿Ｗ信号に使っています。

■配線

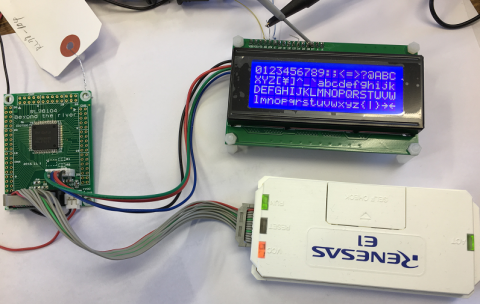

RL78_104CPUボードのCN3から2004Aまで電源+5V、GND、SCL、SDAの４本を接続します。

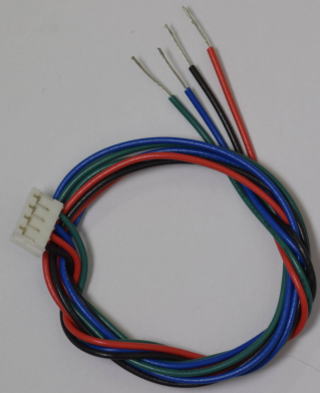

基板側ピンヘッダB4B-EH　対応ハウジングEHR-4　ピン BREH-001T-P0.6 メーカーJST　　　圧着済みのLケーブル　通販「通信ケーブル」で発売中です。


■プログラムダウンロード

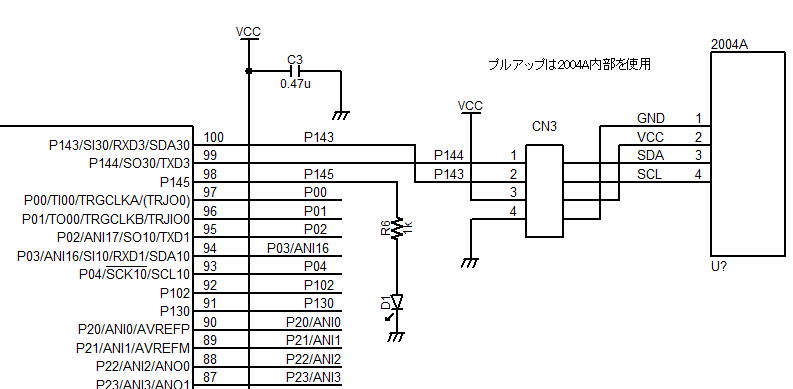

プログラムダウンロード　　　　　　回路図

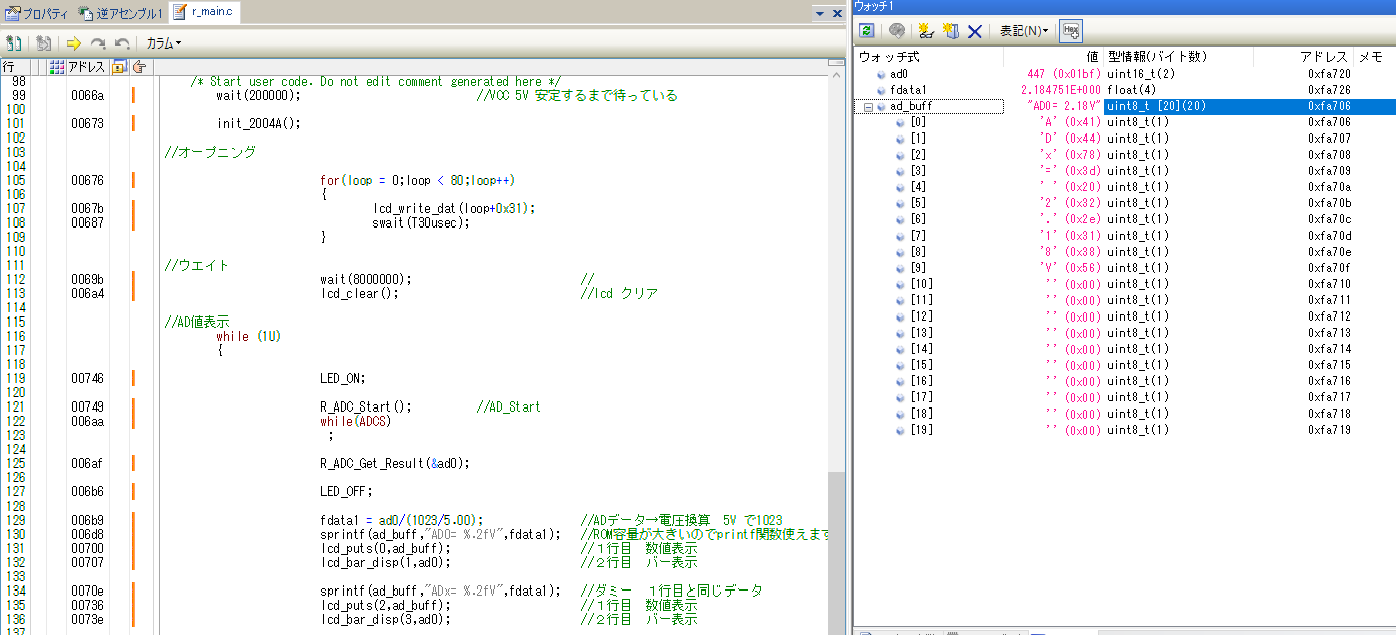

プログラムをＣＳ+　ｆｏｒ　ＣＣ　で読み込むと上記左半分が表示されます。更に、エミュレータＥ１をＲＬ78＿104　ＣＰＵボードに挿入し、プログラムをボードにダウンロードした状態で「ウオッチ窓のインポート」を行うと右半分にウオッチ窓が出現し、各種変数がリアルタイムで変化するのが確認できます。電源はＥ１から供給します。

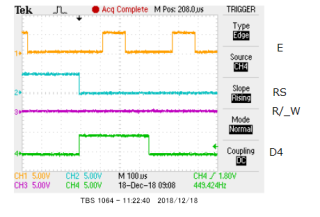

2004Ａコントロール線とＤ４信号波形




■番外編

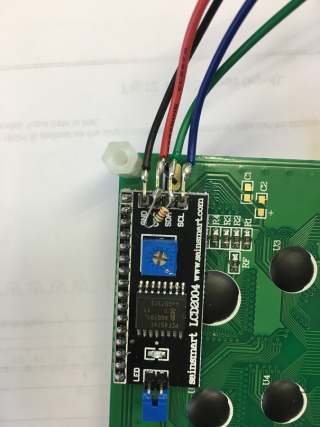

ある業者の2004AはSDA線にプルアップ抵抗が搭載されていないようで、その場合、5.1KΩ程度の抵抗をプルアップすると動作します。
