ＲＸ２３０マイコン＋ＷｉＦｉモジュール ＥＳＰ－ＷＲＯＯＭ－０２ によるデータ転送 2019.9.19 ESP-WROOM-02-> ESP-WROOM-02Dに変更 ／2018.7.5/2018.10.11

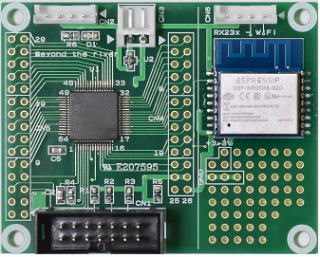

弊社のＲＸ２３０マイコンボードと秋月電子通販さんのＥＳＰ-ＷＲＯＯＭ-０２D ＥＳＰ８２６６ＥＸ（ＳｏＣ、３２ｂｉｔ ＭＣＵ）を搭載したＷｉＦｉモジュールをＳＩＯ（シリアルアイオー）で接続し、無線でデータ転送を行う実験を行いました。
■取扱説明書、回路図
RX230のSIO TXD1、RXD1をESP-WROOM-02ＤのRXD、TXDに接続しています。ENイネーブル、RSTリセットもRX230のポートに接続し初期化の時に使用しています。電源は3.3Ｖ固定です。ボーレートは115200bpsです。
■RX230プログラム
ｓａｍｐｌｅ＿ｗｉｆｉ＿１.ｌｚｈ ダウンロード
プログラムはルネサスエレクトロニクスのCS+ ｆｏｒ ＣＣ 環境で作られています。ルネサスのエミュレータＥ１でＲＸ２３０基板に焼いて動作確認出来ます。
１）初期化
詳細はプログラムをご確認願います。おおまかには

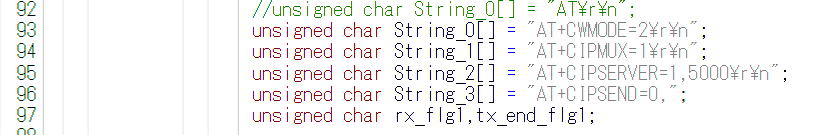

ＥＳＰ－ＷＲＯＯＭ－０２をＥＮイネーブルにして、リセット、リセット解除の後にＳｔｅｒｉｎｇ0から2のコマンドでＥＳＰ-ＷＲＯＯＭ-０２DをＤＮＳサーバーにしています。

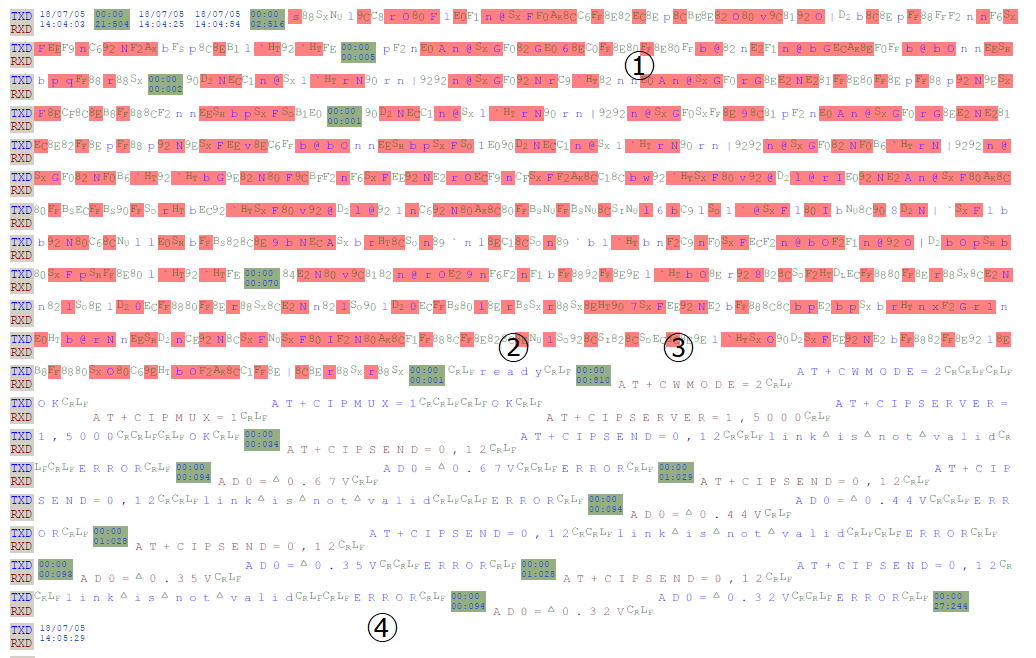

以下は初期化からデータ送出までのRX230とＥＳＰ－ＷＲＯＯＭ－０２Dのやりとりをモニタしたものです。
①リセットから解除のときはボーレートが115200bpsでない（74880bps)ので、モニタにちゃんと表示されません。
②ＥＳＰ－ＷＲＯＯＭ－０２側の用意が出来るとｒｅａｄｙと出力されます。(上 青文字 ＥＳＰ－ＷＲＯＯＭ－０２D → ＲＸ２３０）
③ＡＴ+ＣＷＭＯＤＥ＝２ 初期化が始まっている部分。（下 茶文字 ＲＸ２３０→ＥＳＰ-ＷＲＯＯＭ－０２D）
④データを出力していますが、ＥＳＰ－ＷＲＯＯＭ－０２Dがまだどこにも接続されていないのでＥＲＲが出ています。
２）メインルーチン

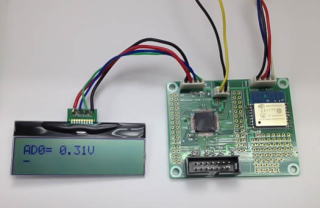

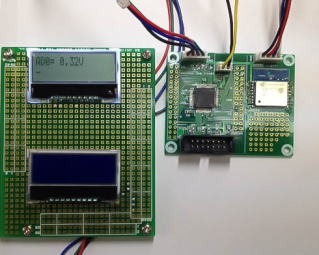

ａｄ０（Ｐ40/ＡＮ０００）端子のアナログ電圧を、Ａ／Ｄコンバータでデジタルデータ（１２ビット）に変換しています。データを１０進、ａｓｃｉｉ変換し、AQM1602液晶に電圧表示しています。
そのデータをＲＸ２３０のＴＸＤ１からＥＳＰ－ＷＲＯＯＭ－０２Dに転送し、データが電波に乗り送信されています。
■パソコンで受信

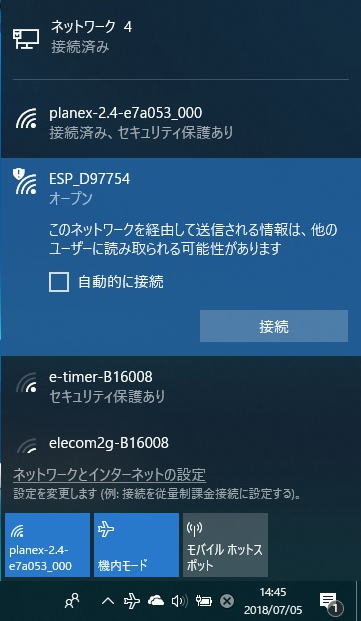

ＷｉＦｉがあるパソコンで受信してみます。ＷｉＦｉ局の種類を表示させ、ＥＳＰ＿ｘｘｘｘを探します。接続をクリックします。

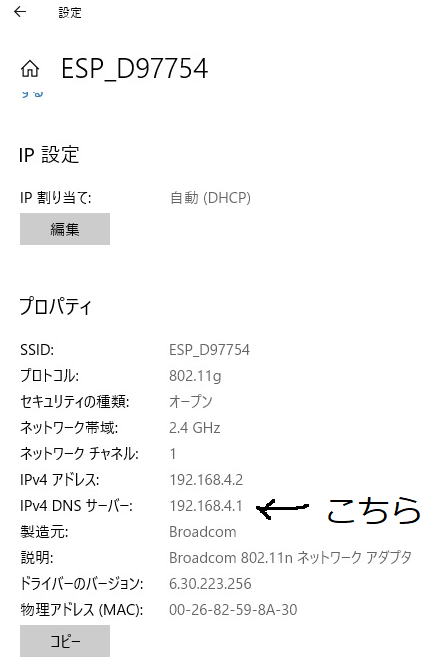

接続後、「プロパティ」を確認します。ＩＰｖ４ ＤＮＳサーバアドレスが表示されますので、そこにテラタームを接続します。ＩＰｖ４アドレスとは違うので要注意です！

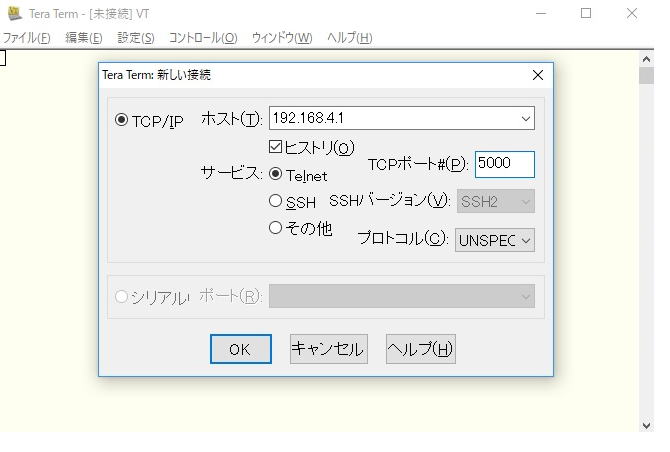

テラタームの設定を以下にします。ＴＣＰポート番号5000はＲＸ２３０初期化の時にマイコンからESPに設定している値で、それを変えれば、ここも変える必要があります。
ＯＫを押すと

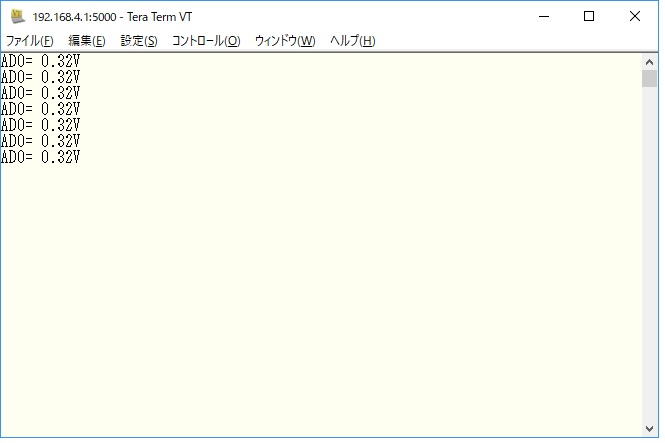

上手く接続されれば上図のようにＡＤ0＝ｘｘｘｘと繰り返し表示されます。表示されない場合、既にESP-WROOM-02Dが他のスマホ等と接続されていないか確認してください。
■スマホで受信
アンドロイドスマホで受信するのも要領はパソコンと同じです。
①ESPとスマホをWiFi接続する
②IPｖ４ DNSサーバーアドレスを確認する
③ターミナルソフトに②で確認した値を設定、動作させる
です。順に説明します。
まず、上記を行うためにTCP Ｔｅｌｎｅｔ Ｔｅｒｍｉｎａｌ 、 Ｗｉｆｉ Ａｎａｌｙｚｅｒ という２つのソフトをＧｏｏｇｌｅ ＰＬａｙストアより無償ダウンロードしました。

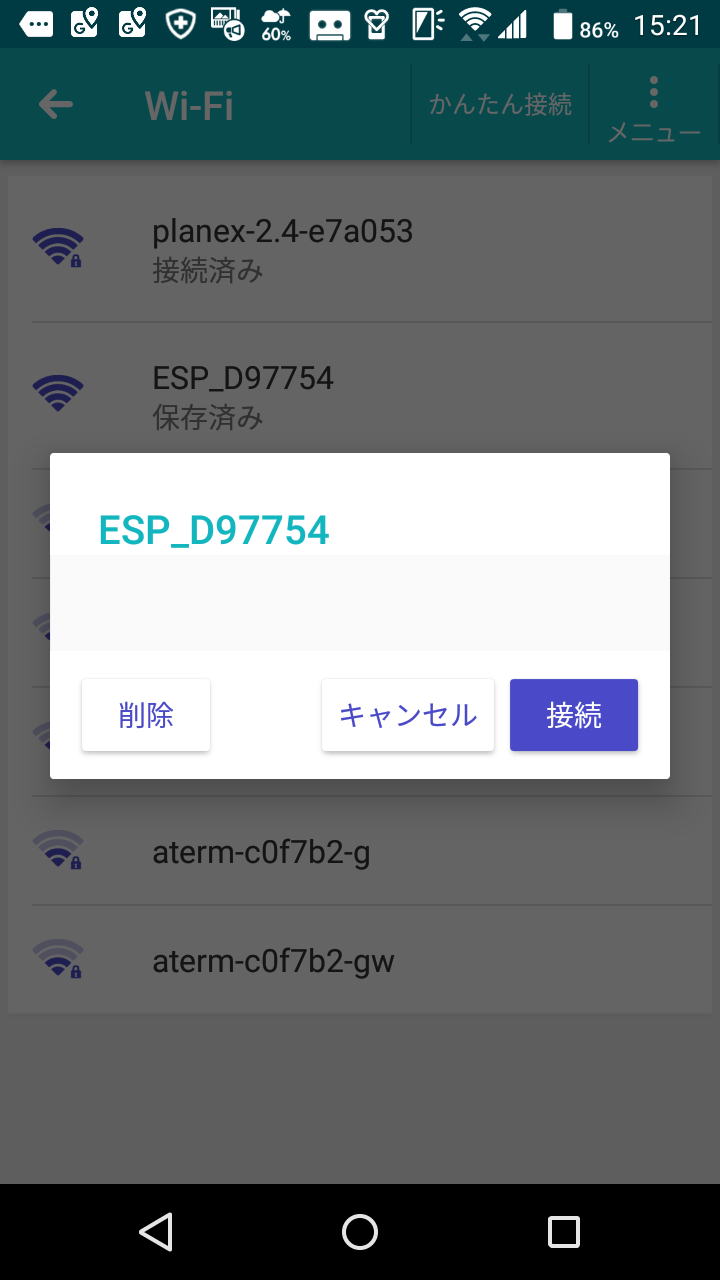

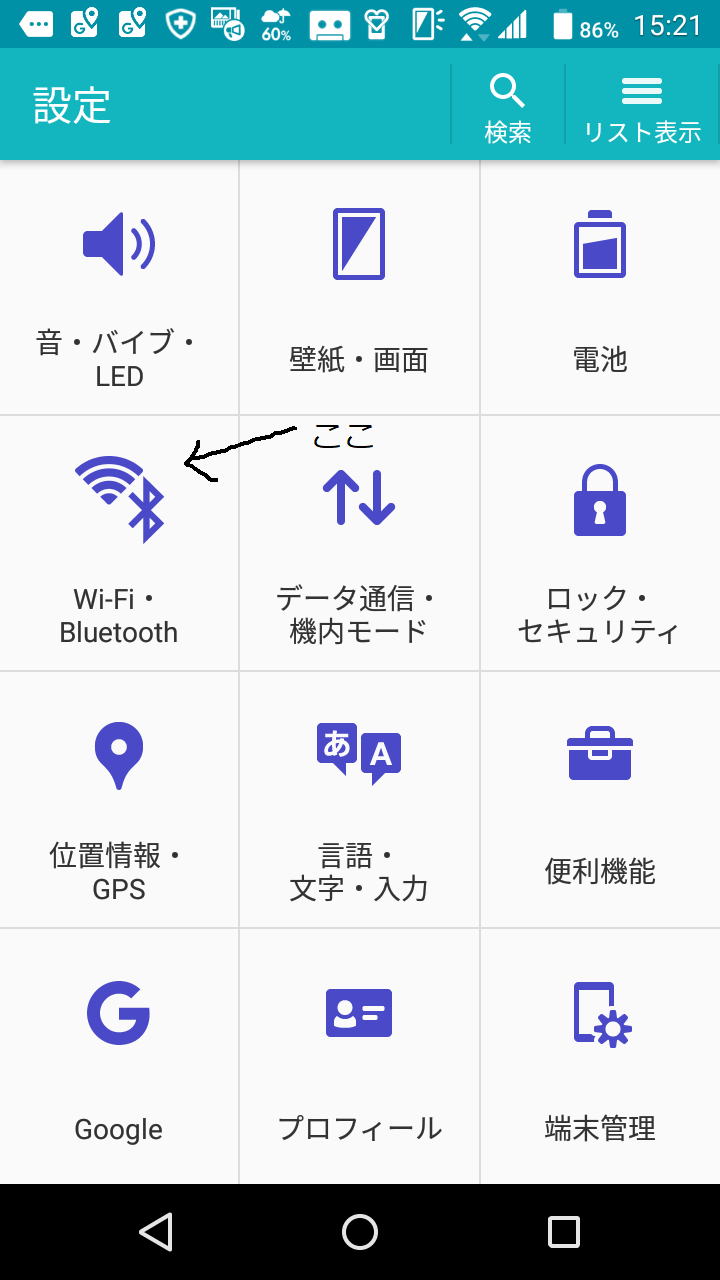

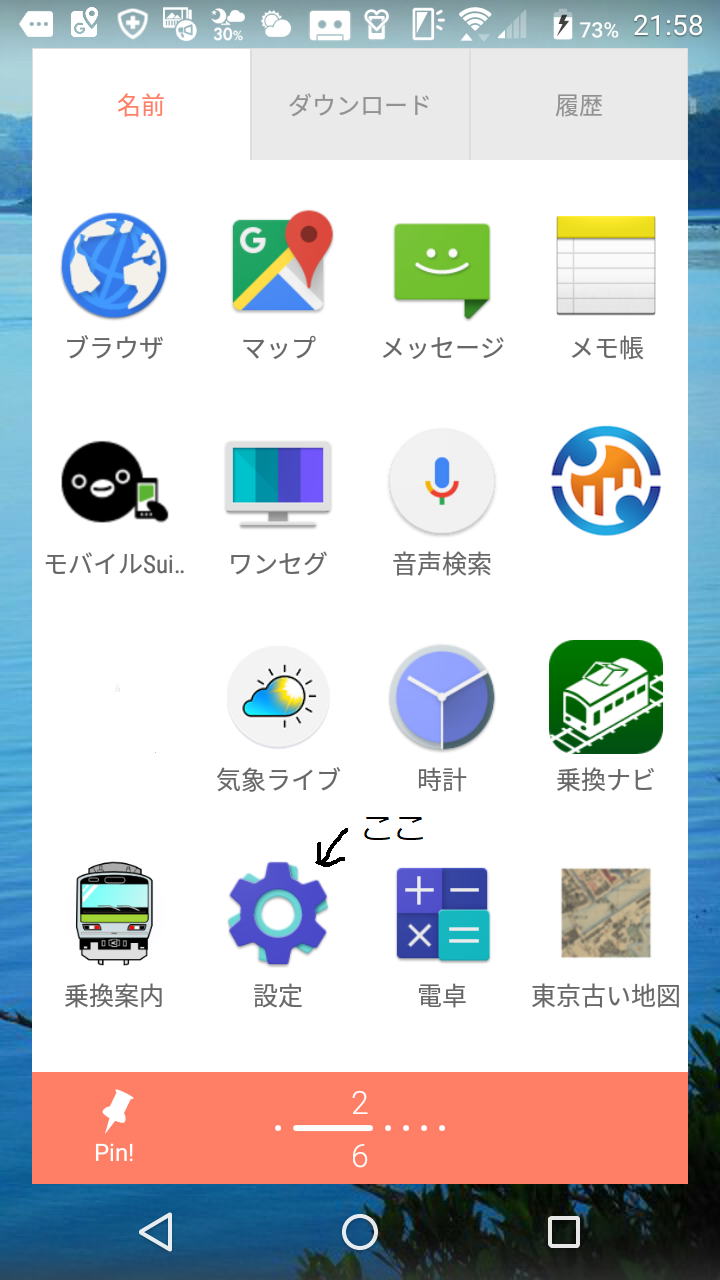

①ESPとスマホをWiFi接続する

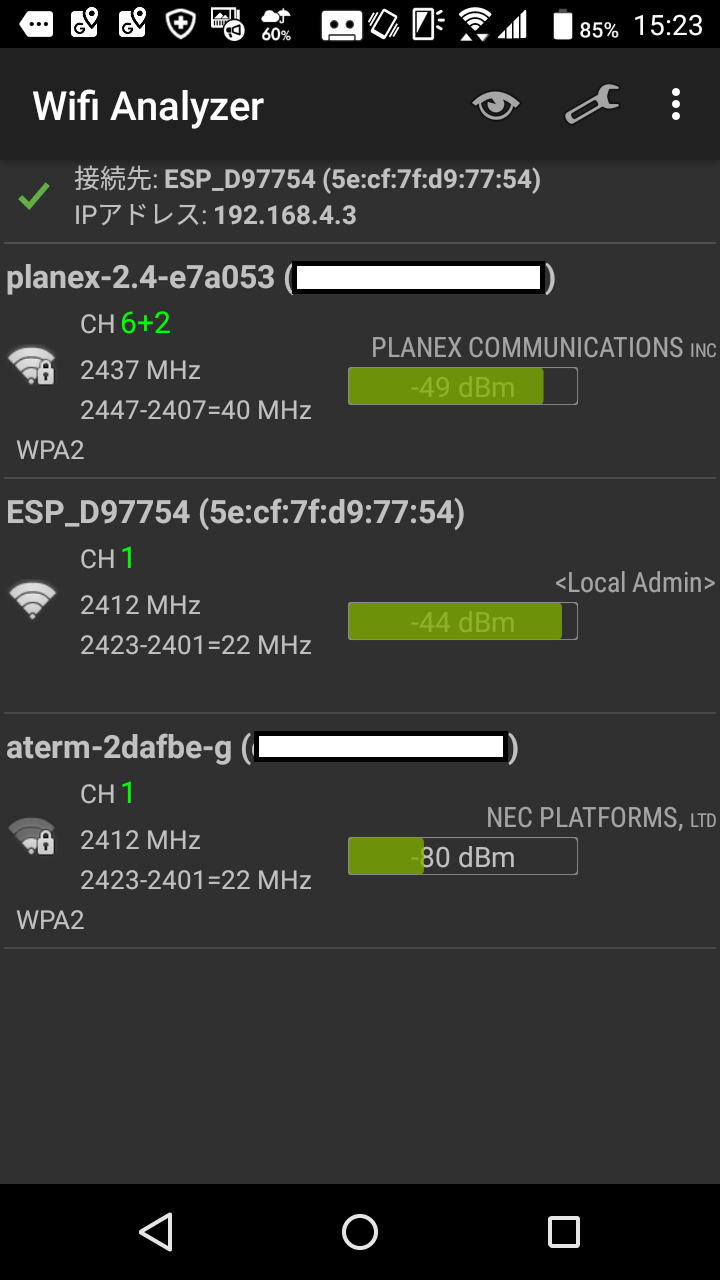

接続後、ＩＰアドレスが決定しますが、Ｗｉｆｉ Ａｎａｌｙｚｅｒで確認しました。但し、接続先に見えるＩＰアドレス192.168.4.3は目的のＩＰアドレスではありません！

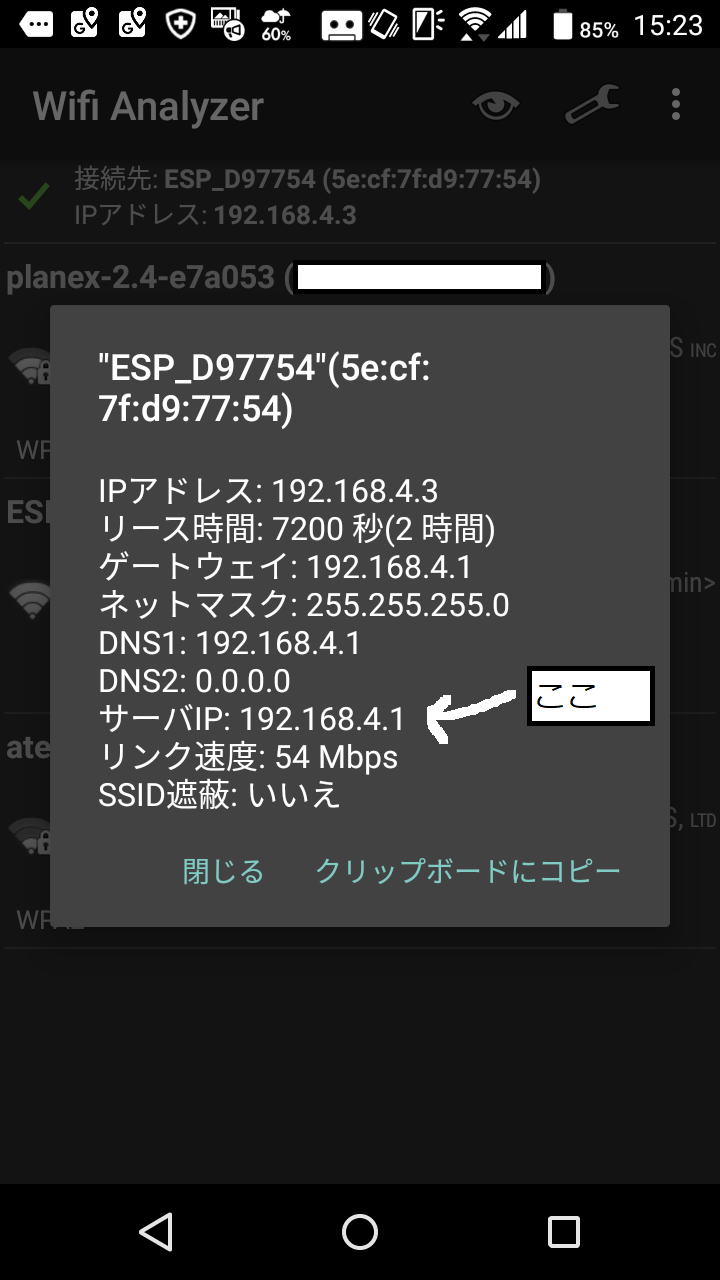

接続先のＥＳＰを指でクリックすると詳細が表示されます。ターミナルで使うＩＰアドレスはサーバＩＰ１９２．１６８．４．１になります。

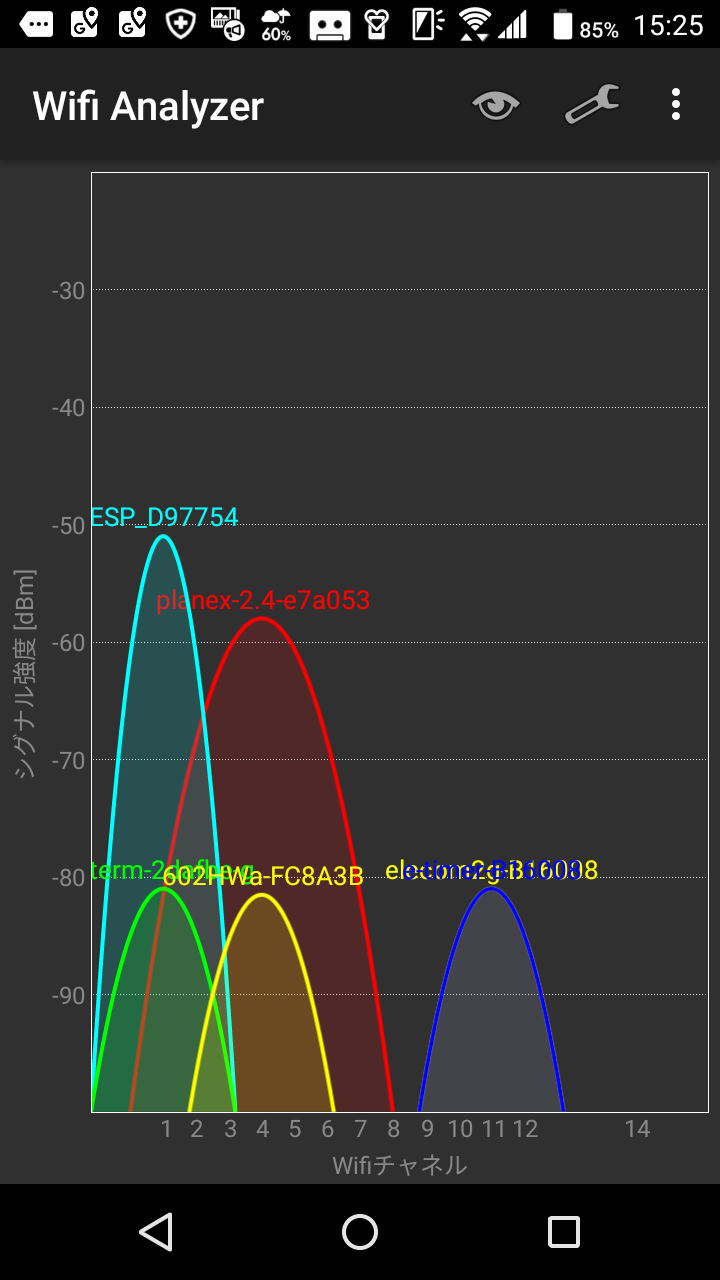

なお、余談ですがＷｉｆｉ Analyzerを使うとそれぞれｗｉｆｉ局が色分けされて、名称、電界強度が見れてＥＳＰが動作しているかどうかもわかります。

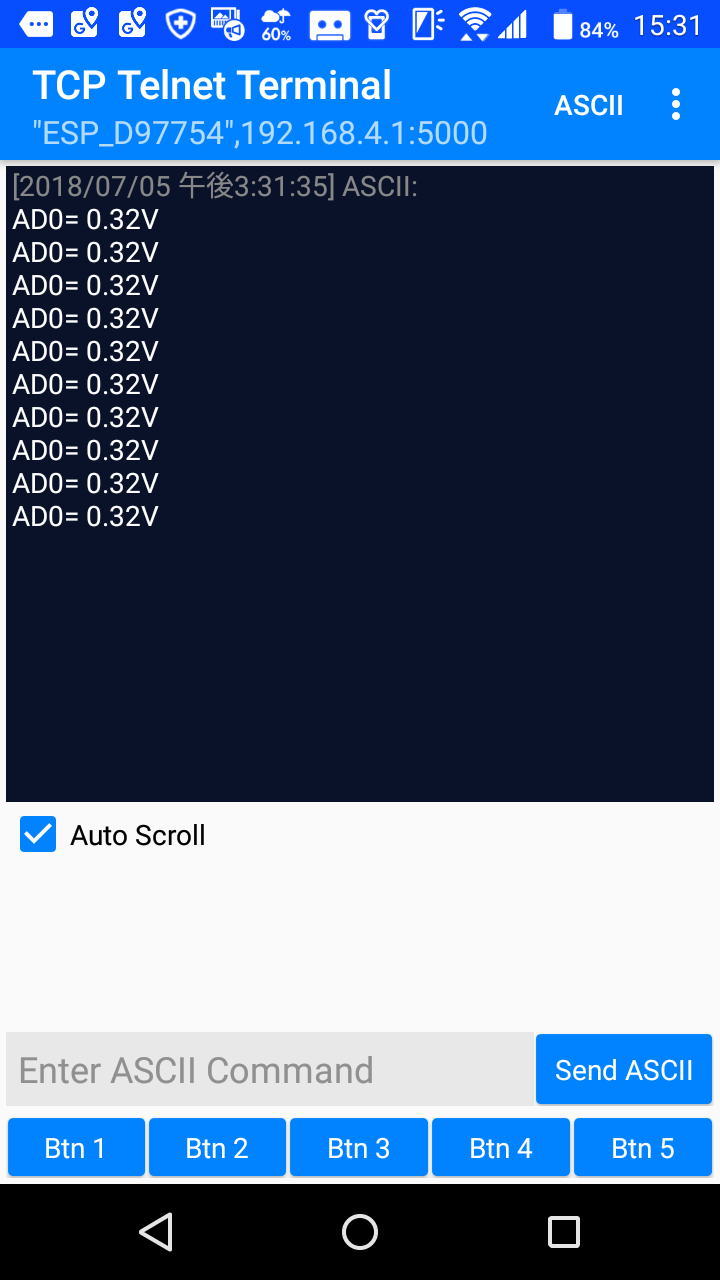

ＴＣＰ Ｔｅｌｅｎｅｔ ＴｅｒｍｉｎａｌにＩＰアドレス、Ｎｏを入れて、テラタームのように表示することが出来ました。
なお、このソフトはテラタームのように受信だけでなく、送信も出来ます。また表示データをファイルセーブ出来るので、後から解析出来ますね。
電波の到達距離ですが、弊社の環境では鉄筋コンクリートの３Ｆからその上の屋上、３Ｆから１Ｆの道路等、問題なく接続出来ていました。障害物が何もなければ１００ｍ程度は余裕なのかも知れません。
■今後
以上がマイコンＲＸ２３０とＥＳＰ－ＷＲＯＯＭ－０２Dを接続し、マイコン側から送信するＡＤデータをパソコン、スマホで見るまでの実験です。
今後の発展としてはＩ／Ｏを増強してスマホからリレーをＯＮ/ＯＦＦさせるとか、マイコン側の異常検出をスマホ側でアラームを鳴らすとか、様々な応用が考えられると思いますが、商品化を含めて弊社では未定です。
RX230+WiFiモジュール完成品販売開始しました。 通販サイト 2018.10.11
ご要望、質問等ありましたら、お気軽にメール等下さい。
