２４ｂｉｔＡＤ＿ＲＸ２３０ボード

●２４ＢｉｔＡＤ＿ＲＸ２３０ボード　概要

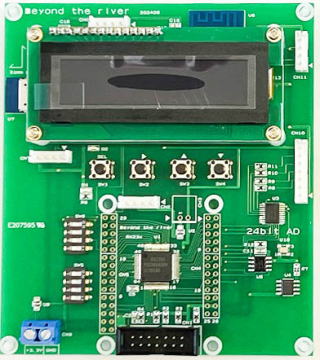

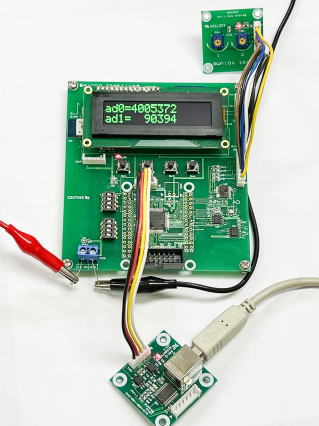

本製品は２チャンネル入力　２４ｂｉｔ分解能ＡＤ　ＡＤＳ１３１Ｍ０２　をマイコン　ＲＸ２３０　で制御し、得られた２チャンネルの２４ビットデータを　最速２０ｍｓｅｃで有機ＥＬで表示、ＵＳＢ、ＷｉＦｉ、Ｂｌｕｅｔｏｏｔｈに出力するプログラム搭載の基板です。データはパソコン、スマホで受信できます。データは汎用ターミナルソフトにより保存が可能です。

電源３．３Ｖ（１Ａ以上）をご用意いただければ、その日のうちに２ＣＨの２４ｂｉｔＡＤデータをＵＳＢ，ＷｉＦｉ，Ｂｌｕｅｔｏｏｔｈからパソコン、スマホ（ＷｉＦｉのみ）で得ることが出来ます。

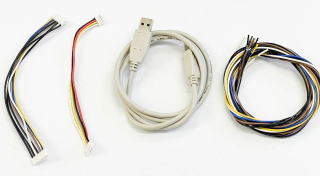

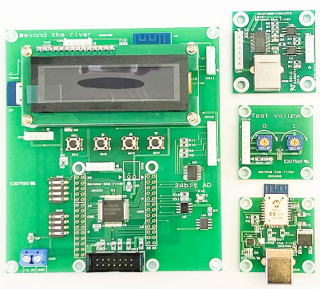

本体と基板、ハーネス、CDが同梱されています。	マニュアルダウンロード　　　　　　　　回路図ダウンロード　　　　　　ｗｉｎｄｏｗｓソフトダウンロード ■用途　精密光計測、精密圧力計測、精密重量計測、精密流量計測、バッテリー検査、 動くもののデータサンプリング、屋外定点観測、 ■回路図、一部のプログラムは弊社サイトより無償ダウンロードできます。
入力－出力	入力電圧±1.2V　最大  入力（アナログ電圧）  出力データ　１０進数　  16進表記 １．２Ｖ  8388607  0x7FFFFF  ０Ｖ  0  0  －１．２Ｖ  -8388608  0x800000
ＡＤＳ１３１Ｍ０２諸元	入力インピーダンス  330KΩ（TYPE）  外部クロック ８．１９２ＭＨｚ   積分非線形 ６ｐｐｍフルスケール   ゲインエラー ±０．１％（ＴＹＰＥ）   ゲインドリフト ８．５ｐｐｍ/℃　内部リファレンス   オフセットエラー ±１７５μＶ（ＴＹＰＥ）   オフセットドリフト 300ｎＶ/℃（ＴＹＰＥ）   ＣＭＭＲ １００ｄＢ（ＡＣ）   ＰＳＲＲ 75～８８ｄＢ

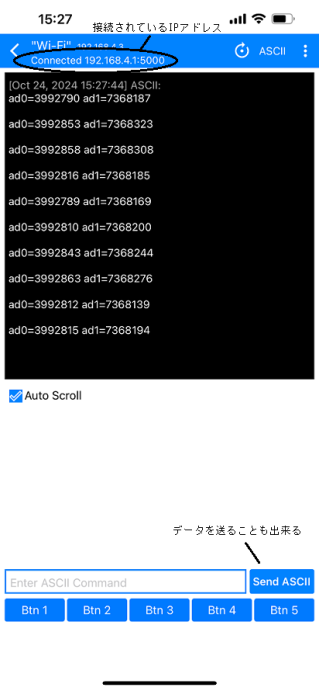

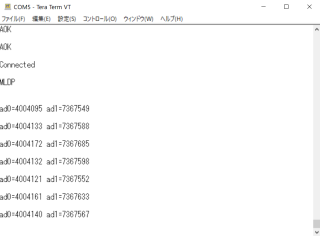

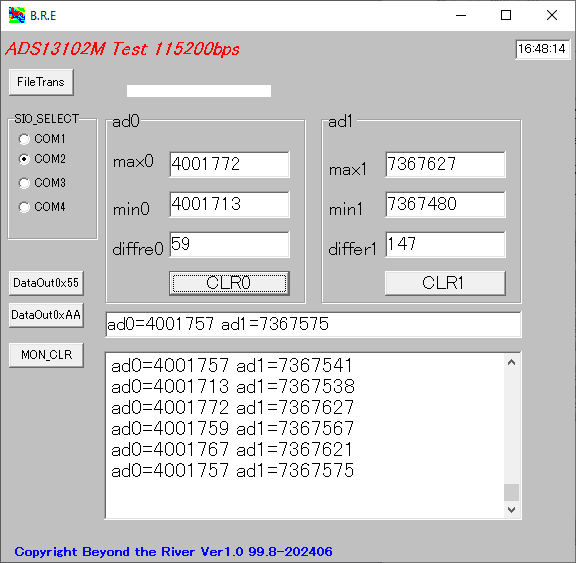

データー受信	データの振れ幅を検証できるWindowsソフトが添付しています。USB、WiFi、Bluetooth受信データはＴｅｒａＴａｒｍなど著名ターミナルソフトで受信でき、ソフトが持つタイムスタンプ、ファイルセーブ、ファイルロード、様々な機能が使用出来ます。また収集したデータ解析がエクセル等ソフトで可能です。WiFiではスマホでのデータ受信も可能です。 センサーの選定から運用までご相談下さい（無償）、現場での設置、PC設定、データ収録等、有償でお受けします。ご相談ください。info@beriver.co.jp
販売	弊社通販サイト
