●ＣＰＵ特徴　Ｒ５Ｆ１０４ＰＪ（ＲＬ７８／Ｇ１４）
電源電圧： VDD = 1.6 - 5.5 V
最高動作周波数： 32 MHz（オンチップオシレータ　±1％精度）/44DMIPS　66μA/MHz
ROM容量：256 KB
RAM容量： 24 KB
データ・フラッシュ：8 KB
100ピン・プラスチックLFQFP（14×14ｍｍ）
高速（0.03125 μs：高速システム・クロック32 MHz動作時）から超低速（30.5 μs：サブシステム・クロック32.768 kHz動作時）まで最小命令実行時間を変更可能
汎用レジスタ：8ビット×32レジスタ（8ビット×8レジスタ×4バンク）
高速内蔵発振クロック内蔵　32 MHz（TYP.）/24 MHz（TYP.）/16 MHz（TYP.）/12 MHz（TYP.）/8 MHz（TYP.）/4 MHz（TYP.）/1 MHz（TYP.）から選択可能
16ビットタイマ8～12チャンネル
コンパレータ内蔵
単電源のフラッシュ・メモリ内蔵（ブロック消去／書き込み禁止機能あり）
セルフ・プログラミング機能対応（ブート・スワップ／フラッシュ・シールド・ウインドウ機能あり）
オンチップ・デバッグ機能内蔵
パワーオン・リセット（POR）回路，電圧検出（LVD）回路内蔵
ウォッチドッグ・タイマ内蔵（低速内蔵発振クロックで動作可能）
乗除・積和演算命令に対応

●10進補正（BCD）回路内蔵
I/Oポート：92本
タイマ：16ビット・タイマ　12チャンネル
ウォッチドッグ・タイマ：1チャネル
リアルタイム・クロック：1チャネル
12ビットインターバル・タイマ ：1チャネル
強制出力停止機能（コンパレータ0～5出力，外部割り込みINTP20によるタイマ出力停止）
●シリアル・インタフェース：ＵＡＲＴ　４ｃｈ、Ｉ２Ｃ　８ｃｈマスター、２ｃｈマルチマスター　ＬＩＮ　１ｃｈ　ＣＳＩ/ＳＰＩ　８ｃｈ
●A/D、D/Aコンバータ
A/Dコンバータ　20ch、10ビット分解能、変換時間　2.1μsec
D/Aコンバータ　2ch　8ビット分解能

　●ＣＰＵボード構成

※本ボードの開発にはルネサスエレクトロニクス社製デバッカＥ１が必要です。

ＣＰＵ   ＲＬ７８１０４ＰＪ　動作クロック最大３２ＭＨｚ（１ＭＨｚ～選択可能）
ＲＯＭ   内蔵フラッシュＲＯＭ　２５６Ｋバイト
ＲＡＭ   内蔵ＲＡＭ ２４Ｋバイト
ＥＥＰＲＯＭ　２５ＬＣ２５６搭載　（不揮発性シリアルＲＯＭ　３２Ｋバイト、２００年以上データ保持）
シリアルポート専用コネクタ　１ｃｈ（外付けＶケーブルでＵＳＢ使用可能）
電源     ３．３Ｖ～５Ｖ　単一（消費電流　７．５ｍＡ／５Ｖ　ＴＹＰＥ)　低電圧メインモード時１．６Ｖから動作可能。
Ｅ１デバッカを使用して動作させるとＥ１から３．３Ｖ、５Ｖの電源を供給できます。
デバック時など２００ｍＡ以内の使用であれば他に用意する必要はありません。
デバックコネクタ　Ｅ１用デバックコネクタ実装済み。
基板サイズ　６４×４８×１５（Ｈ）ｍｍ
基板仕上げ  金メッキ
ＲｏＨＳ指令準拠  基板、部品、半田付け全ての工程でＲｏＨＳ指令準拠仕様。

　　　　取扱説明書　　　　　　　　　　回路図　　　

開発セット同梱物
ＢＣＲＬ７８１０４
ＣＰＵボード
ＣＤ（サンプルプログラム
、デバイスドライバ、
ドキュメント）
マニュアル
電源ケーブル
Ｖケーブル（ｓｅｒｉａｌ－ＵＳＢ）
ＵＳＢケーブルミニ

Ｈ８、Ｒ８Ｃと比べて開発の仕方が
大きく変わった、ＲＬ７８マイコン
の導入がサンプルを見ながらスムー
スに行えます。

【　製品概要　】

　本マニュアルはＢＣＲＬ７８１０４　ＣＰＵボードのソフトウエア開発を行うために必要なソフトウエアインストゥール手順、添付ＣＤのサンプルプログラムの動作について解説されています。特に新しい統合開発環境ＣｕｂｅＳｕｉｔｅ+における開発方法について多く記述してあります。開発に必要なＥ１は同梱されていません、ご注意下さい。

※本ＣＰＵボード開発にはルネサスエレクトロニクス社製Ｅ１が必要です。

１．開発環境、事前準備

１－１．　開発環境
　　ａ：開発セット　同梱物　
　　ｂ：ＢＣＲＬ７８１０４　ＣＰＵボードの特徴
　　ｃ：Ｅ１エミュレータ（デバッカ）
　　ｄ：無償のＣｕｂｅＳｕｉｔｅ＋、ＲＬ７８用Ｃコンパイラのダウンロード
　　ｅ：ＣＤコピー、デバイスドライバ
　　ｆ：ＲＬ７８とＨ８／３００Ｈ、Ｒ８Ｃの速度比較
　　　　f－１：ポートアクセス速度の比較
　　　　ｆ－２：乗除演算速度の比較

１－２　　動作、デバック
　　ａ：ＣｕｂｅＳｕｉｔｅ＋起動、コンパイル、書き込み、動作
　　ｂ：新しいプログラムを作る　ＣｕｂｅＳｕｉｔｅ+　操作
　　 ｂ－１：Ａ／Ｄ設計上の注意点
　　　ｂ－２：自動生成されたプログラム
　　　ｂ－３：Ｅ１から電源供給
　　　ｂ－４：コード生成後の初期値の変更
     ｂ－５：変数を見る
　　　ｂ－６：変数変化を実行中に確認する

２．サンプルプログラム

　２－１．　ｓａｍｐｌｅ１　出力ポートのＯＮ，ＯＦＦ
　２－２．　ｓａｍｐｌｅ２　ＳＩＯ（ＵＳＢ）、ＥＥＰＲＯＭ読み書き
　２－３．　ｓａｍｐｌｅ３　Ａ／Ｄ変換をＵＳＢ出力
　２－４．　ｓａｍｐｌｅ４　割り込み
　２－５．　ｓａｍｐｌｅ５　ＰＷＭ出力
　２－６．　ｓａｍｐｌｅ６　三角、対数、平方根関数を使う
　２－７．　ｓａｍｐｌｅ７　Ｄ／Ａコンバータ　sin、cos値を出力してみる

マニュアル抜粋　　

※本ＣＰＵボード開発にはルネサスエレクトロニクス社製Ｅ１が必要です。

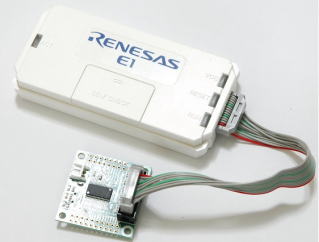

E1エミュレータは、ルネサス主要マイコンに対応したオンチップデバッギングエミュレータです。基本的なデバッグ機能を有した低価格の購入しやすい
開発ツールで、フラッシュプログラマとしても使用可能です。
C言語ソースデバックが可能で、1行実行、ブレークポイント設定、変数、レジスタ、メモリ参照等々、従来であれば高価なICEしか出来なかった機能が、
安価に実現されています。また、使い方もＨＥＷ（統合開発環境）のE8aと同じで、経験があれば半日で、無くても1日で必要な操作を会得することが出
来ると思います。

マイコンとの通信として、シリアル接続方式とJTAG接続方式の２種類に対応しています。使用可能なデバッグインタフェースは、ご使用になるマイコンに
より異なります。
また、基本デバッグ機能に加え、ホットプラグイン機能 (動作中のユーザシステムに後からE1エミュレータを接続して、プログラムの動作確認を行うことが可能)
を搭載しているため、プログラムのデバッグ・性能評価に大きく貢献できます。

対応ＭＰＵ
