CPUボード                     RoHS指令準拠品

SH
                                                        カート画面へ
BCSH7206
SH7206

本製品はビットラ ン社 デバッカDC-01でJTAGデバック確認済みです。
    製品型名   BCSH7206
  使用CPU    ルネサステクノロジ社 SH7206(SH2Aコア)
           SH1、2上位互換CPU
  動作クロック 最大200MHz(CPU動作、360MIPSの処理性能)、バスクロック最大66MHz、
                        周辺クロック最大 33MHz、MTUクロック最大100MHz
  電源      3.3V 200mA以上(200MHz動作時)必要
  ROM      外部フラッシュROM 1Mワード(1M×16ビットバス幅、ユーザー使用可能
                        512Kワード)

RAM      内蔵RAM 128Kバイト
  通信      RS232Cインターフェイス 2ch実装、SIOは他に2ch使用可能
  A/D     10ビット分解能 8ch
  D/A      8ビット分解能 2ch
  I/O      入出力端子 82本、入力端子 8本
  SIO      4ch
  大きさ     92×75×12(H)mm
  環境対策   RoHS指令準拠品
    取扱説明書       torisetu                          回路図       SH7206


CPU 内蔵機能
DMAコントローラ×8、マルチファンクションタイマパ ルスユニット2(16ビットタイマ×6)、マルチファンクションタイマパルスユニット2S(16ビットタイマ×3)、コンペアマッチタイマ(16ビットタ イマ×2)、ウオッチドッグタイマ×1、IICバス、FIFO内蔵SIO×4 等
CPU ボード価格
12、900円(税込み)
開 発セット


















開発セット価格
CPUボードと開発、サンプルソフトのセットです。後は 電源とパソコンがあればプログラムを開発、動作させることが出来ます。

内容:基板+Eケーブル+CD(GCC Cコンパイラ+サンプルソフト[50ページ以上のカラー解説付き]+外部ROM書き込み、内部RAMダウンロード パソコン側ソフト)
サンプルソフトの内容
【 入門 】
sample1:ポートのON、OFF      sample2:D/A、A/D、SIO、I/Oの使い方
sample3:RAM上で動くプログラム    sample4:定周期割り込み
sample5:ITUを使用したPWM     sample6:DMAを使用したデータ転送
sample7:自分で新たなプログラムを作る
【 演習 】
sample8:printtfデバック1:扱えるデータ型、数値範囲
sample9:printfデバック2:レジスタ、メモリを見る

【 応用 】

sample10:有限会社ヒューマンデータ社「FAT-001」を使用しSDメモリーカードに書き込む。FAT001

16、800円(税込)


WindowsVista対応 up 2007.3.14
そ の他
●基板の内部RAM、外部ROMへのプログラムダウン ロード、書き込みにはEケーブルが必要です。開発セットには同封されています。

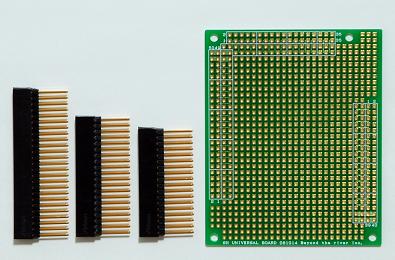

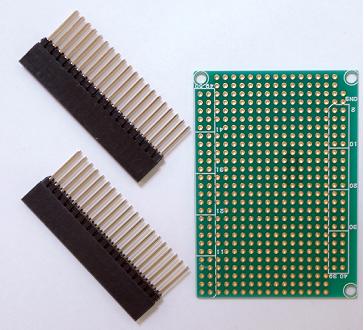

BCSH7206 用ユニバーサルボード
BUK7206
  製 品名 BUK7206

弊社CPUボード【BCSH7206】用のユニバーサルボードキットです。CPU基板の上に付属のPC104用コネクタで重ね て使用します。
 お客様オリジナルの回路拡張用に使用できます。


取扱説明書 BUK7206
価 格
3、500円(税込)


BCSH7211

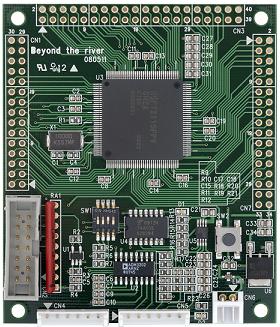

7211

 5段パイプライン、2命令同時
実行のSH2Aコアを160MHz
でドライブ。
キャッシュデータバス幅128
ビットの内蔵ROM、内蔵RAM
ならではのノーウエイト高速動作
をご体感ください。
12ビット分解能A/Dと併せて
時代は高速、高精度アプリケー
ションの新たな領域へ入りまし
た。

HUD-I(JTAG)コネクタ実装済み。


製品型名  BCSH7211
使用CPU
 SH− 1、SH−2とオブジェクト上位互換SH−2Aコア:I/O 3.3V
      /内部1.5V動作 ADVCC 5V

5段パイプ ライン+2命令同時実行スーパスカラ+ハーバードアーキテクチャ
      汎用レジスタ32ビット×16本(8,16,32レジスタとしても使用可)

  32ビットコント ロールレジスタ×4、32ビットシステムレジスタ×4

  高速割り込み対応 レジスタバンク、乗算器 内蔵
動作クロック
       高速動作 CPU動作周波数: 最大160MHz

  バスクロック:   最大40MHz

  周辺クロック:   最大40MHz

  タイマクロック:  最大80MHz

  ADクロック:   最大40MHz
電源     +3.3V 200mA以上(160MHz動作時)
ROM
内蔵フ ラッシュROM 512Kバイト キャッシュデータバス幅128ビット!
RAM    内蔵RAM32Kバイト
通信     FIFO内蔵シリアルコミュニュケー ションインターフェイス×4内蔵
A/D    12ビット分解能×8、サンプル&ホールド付き 0〜5V入力(専用昇圧IC搭載)
D/A    8ビット分解能×2
JTAG   デバック用14ピンコネクタ実装済み。E10A−USB動作確認済み。
      I/O、DMAコントローラ×8、マ ルチファンクションタイマパルスユニット2
      (16ビットタイマ×6)、
マルチファンクションタイマパルスユニット2S
      (16ビットタイマ×3)、コンペアマッチタイマ(16ビットタイマ×2)

        ウオッチドッグタイマ×1、ICバス

       0.5mmピッチ 144ピンパッケージ LQFP2020−144
大きさ    80×68×12(H)mm
基板仕上げ    金メッキ
RoHS指 令準拠   基板、部品、半田付け全ての工程で RoHS指令準拠仕様


取扱説明書     setumei            回路図(抜粋)    kairozu

CPUボード価格
10、800円(税込)                      ご注文はこちら→カート画面へ
開発セット

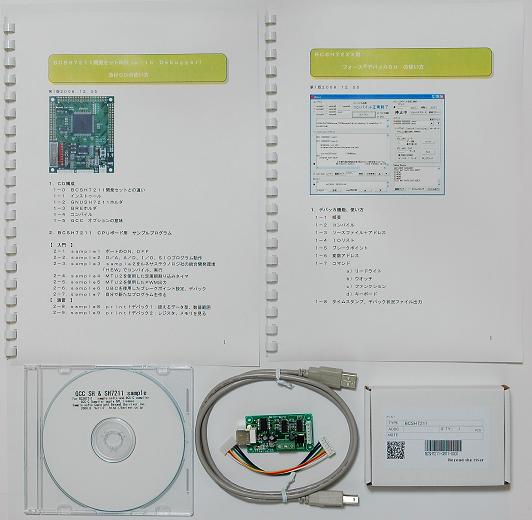

GNUSH7211開発セットWD
WD

CPUボードと開発、サンプルソフトのセットです。

GNUSH7211開発セットWD
従来製品のKケーブルをUSBのUケーブルに変更、Cソースコードリモートデバッカ「フォースデバッカ」を追加したものです。
サンプルソフトはデバッカ対応のサンプルが追加されている以外、従来のものと構成は同じです。

 いずれも電源とパソコンがあればプログラムを開発、動作させることが出来ます。WDは電源もUケーブルから取ることが可能です。CPUボード評価用に 最適です。

【 入門 】
 2−1.sample1 ポー トのON、OFF
 2−2.sample2 D/A、A/D、I/O、SIOプログラムの動作
 2−3.sample3 sample2をルネサステクノロジ社の統合開発環境

「HEW」でコンパイル、実行
 2−4.sample4 MTU2を使用した定周期割り込みタイマ
 2−5.sample5 MTU2を使用したPWM出力
 2−6.sample6 デバッカの使い方
 2−7.sample7 自分で新たなプログラムを作る


【 演習 】

 2−8.sample8 printfデバック1:扱える データ型、数値範囲

 2−9.sample9 printfデ バック2:レジスタ、メモリを見る


                                                取扱説明書(抜粋)
                                           GNUSH7211開発セットWD  デバッカ
                           7211WD              debug

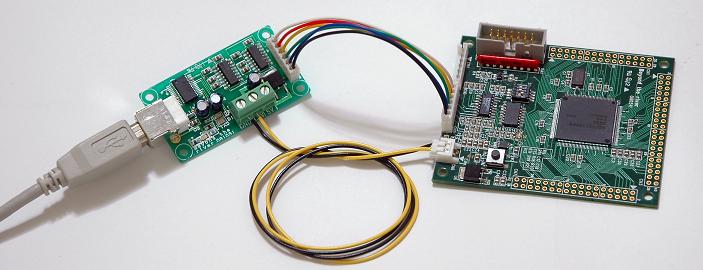

BCSH7211 CPUボードとUケーブルを接続した写真。電源3.3VもU ケーブルより供給。
k



開発セット価格


GNUSH7211開発セットWD:18、700円(税込)

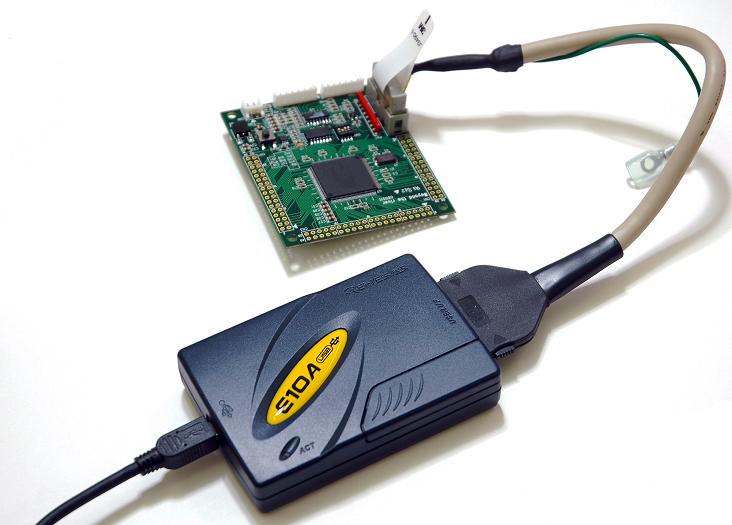

JTAG(H-UDI)デバック
よりプロユースな開発用にJTAGデバッカが接続できま す。
ルネサステクノロジ社のE10A-USB、ビットラ ン株式会社DR-01で動作確認済みです。他のJTAGデバッカにも接続できると思われます。

E10A-USB


BCSH7243

手のひらに入る100MHz!
5V動作可能。

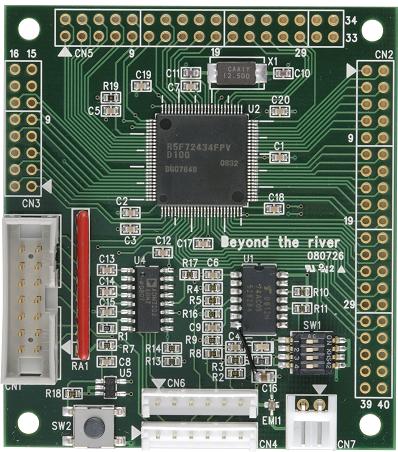

7243
SH7206、SH7211と同じSH2Aコアを100MHzでドライブ。
ラインサイズ256ビットキャッシュ搭載の内蔵ROM、内蔵RAMならではのノーウエイト高速動作
をご体感下さい。

コンパクト、12ビット分解能A/Dと併せて高速、高精度ア プリケーションの新たな標準です。

HUD-I(JTAG)コネクタ実装済み。


製品型名  BCSH7243
使用CPU
 SH− 1、SH−2とオブジェクト上位互換SH−2Aコア:3.3〜
      5V動作 ADVCC 5V

5段パイプ ライン+2命令同時実行スーパスカラ+ハーバードアーキテクチャ
      汎用レジスタ32ビット×16本(8,16,32レジスタとしても使用可)

  32ビットコント ロールレジスタ×4、32ビットシステムレジスタ×4

  高速割り込み対応 レジスタバンク、乗算器 内蔵
動作クロック
       高速動作 CPU動作周波数: 最大100MHz

  バスクロック:   最大50MHz

  周辺クロック:   最大50MHz

  タイマクロック:  最大100MHz

  ADクロック:   最大50MHz
電源     +3.3〜5V 50mA以上(100MHz動作時)
ROM
内蔵フ ラッシュROM 256Kバイト キャッシュ搭載
RAM    内蔵RAM12Kバイト
通信     SCI 4ch+FIFO内蔵シリアル コミュニュケーションインターフェイス
       ×1内蔵

A/D    12ビット分解能×8、サンプル&ホールド付き 0〜5V入力
D/A    なし
JTAG   デバック用 14ピンコネクタ実装済み。E10A−USB動作確認済み。

その他に、I/Oポート、DMA コントローラ×8、マルチファンクションタイマパルスユニット2(16ビットタイマ×6)、マルチファンクション タイマパルスユニット2S(16ビットタイマ×3)、コンペアマッチタイマ(16ビットタイマ×2)、ウオッチドッグタイ マ×1、ASEユーザーブレークコントローラ、ユーザーブレークコントローラ、ユーザーデバックインターフェイス(JTAG)、アドバ ンストユーザーデバッカ等内蔵。
0.5mmピッチ 100ピンパッケージ LQFP1414−100
基板サイズ  68×60×12(H)mm
基板仕上げ         金 メッキ
RoHS指 令準拠   基板、部品、半田付け全ての工程で RoHS指令準拠仕様

取扱説明書    torisetu            回路図(抜粋)            kairozu



CPUボード価格
7、800円(税込み) ご注文はこちらへ−>カート画面へ

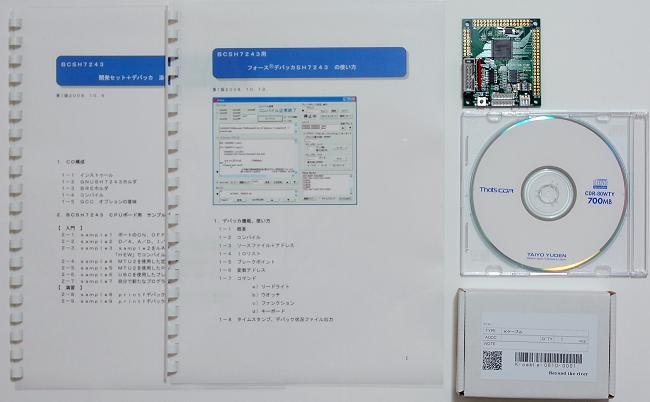

開発セット

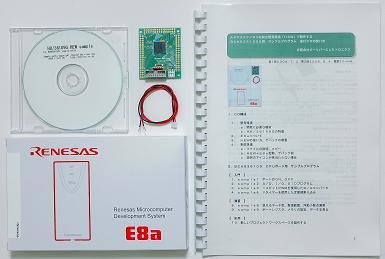

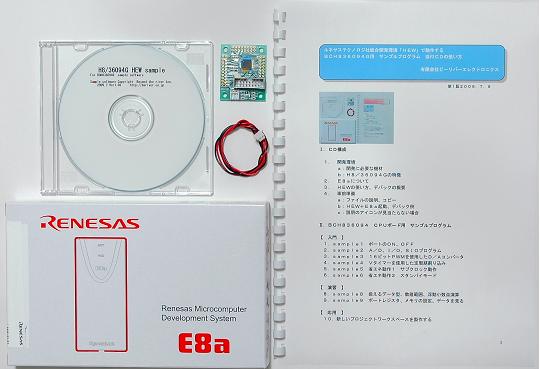

kaihatu

Uケーブル
ucable
CPUボードとCコンパイラ、サンプルソフト、Cソース コードリモートデバッカのセットです。後はパソコンがあればプログラムを開発、動作させることが出来ます。※1
CPUボード評価用に最適です。

内容:基板+Uケーブル※2+CD(GCC Cコンパイ ラ+サンプルソフト[60ページ以上のカラー解説付き]+フラッシュROM書き込み、コンパイル、デバック パソコン側ソフト)

※1 Uケーブルより電源を供給した場合。
※2 Uケーブル はUSBケーブルです。
setuzokurei

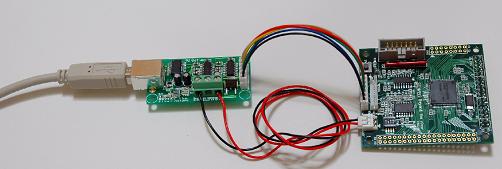

Uケーブル接続例(信号をUSBで接続。 電源もCPU側に供給している)

【 入門 】
 2−1.sample1 ポー トのON、OFF
 2−2.sample2 A/D、I/O、SIOプログラムの動作
 2−3.sample3 sample2をルネサステクノロジ社の統合開発環境

「HEW」でコンパイル、実行
 2−4.sample4 MTU2を使用した定周期割り込みタイマ
 2−5.sample5 MTU2を使用したPWM出力
 2−6.sample6 UBCを使用したブレークポイント設定、デバック
 2−7.sample7 自分で新たなプログラムを作る


【 演習 】

 2−8.sample8 printfデバック1:扱える データ型、数値範囲

 2−9.sample9 printfデ バック2:レジスタ、メモリを見る



取扱説明書(抜粋)  torisetu         リモートデバッカ取扱説明書    debug

開発セット価格
15、800円(税込み) ご注文はこちらへ→カート画面
JTAG(H-UDI)デバック よりプロユースな開発用にJTAGデバッカが接続できま す。
ルネサステクノロジ社のE10A-USB、ビッ トラン株式会社DR-01で動作確認済みです。他のJTAGデバッカにも接続できると思われます。

E10-USB接続イメージ


H8SX

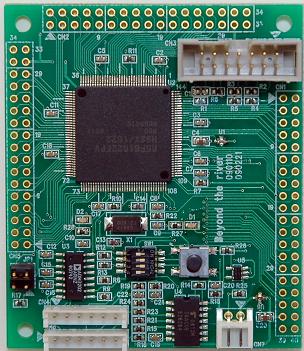

H8SX1622
H8SX1622
H8/3048上位互換。
内部32ビットバス、50MHzクロックで、4倍以上高速動作。

16ビット分解能ΔΣ型A/Dコンバータ6ch搭載。
製品型名    BCH8SX1622
 使用CPU  ルネサステクノロジ社 H8SX−1622
          H8/300、H8/300H、H8S上位互換32ビットCPU
 動作クロック 50MHz
 電源      3.3V 60mA(TYPE)EMIフィルタ実装
 内部ROM  256Kバイト
 内部RAM  24Kバイト
 外部RAM  なし
 通信     RS232Cインターフェイス 2ch搭載(SCI 5chのうち)
 A/D    10ビット分解能 8ch
         16ビット分解能 6ch  1ch/10KHz以上サ ンプリング周期
 D/A     8ビット分解能 2ch
 I/O     入出力端子74本、入力専用端子17本
 JTAGインターフェイス、コネクタ搭載

 大きさ    72×62×12mm
 環境対策  RoHS指令準拠


取扱説明書    toribs              回路図   toribs

CPU価格
7、800円(税込み)
開発セット










CPUボードと開発、サンプルソフトのセットです。あと は電源とパソコンがあればプログラムを開発、動作させることが出来ます。Uケーブルから電源も取れますので、容量500mA程度で足りれば電源も不要で す。

内容:基板+Uケーブル+CD(GCC Cコンパイラ+サンプルソフト[80ページ以上のカラー解説付き]+ 内部ROM書き込み、内部RAMダウンロードパソコン側ソフト)

サンプルプログラム:

【 入門 】
 2−1. sample1 ポートのON、OFF
 2−2.sample2 D/A、A/D、I/O、SIO、16ビットA/Dプログラム
ROMで動作
 2−3.sample3 D/A、A/D、I/O、SIO、16ビットA/Dプログラム
RAMで動作
 2−4.sample4 TPUを使用した定周期割り込みタイマ
 2−5.sample5 TPUを使用したPWM出力
 2−6.sample6 DMAを使用しデータメモリを連続してD/A出力する
 2−7.sample7 自分で新たなプログラムを作る

【 演習 】

2−8.sample8 printfデバック 1:扱えるデータ型、数値範囲 2−9.sample9 printfデバック2:レジスタ、メモリを見る

【 他社コンパイラ用  】
 2−11.sample2_HEW4
 sample2(D/A、A/D、I/O、SIO、16ビットA/Dプログラム)を株式会社ルネサステクノロジ社HEW4環境で構築したもの。コンパイ ラにルネサス純正をご使用される場合、参考にしてください。
 2−12.sample2_KPIT
 sample2(D/A、A/D、I/O、SIO、16ビットA/Dプログラム)をKPIT社GCC環境で構築したもの。コンパイラにKPIT社をご使 用される場合、参考にしてください。

【 応用 】

2−13.sample20  ダイオードセンサ、16ビットA/Dを使った温度調節器

 2−14.sample21  歪みセンサ(ストレンゲージ)、16ビットA/Dで重さを量る

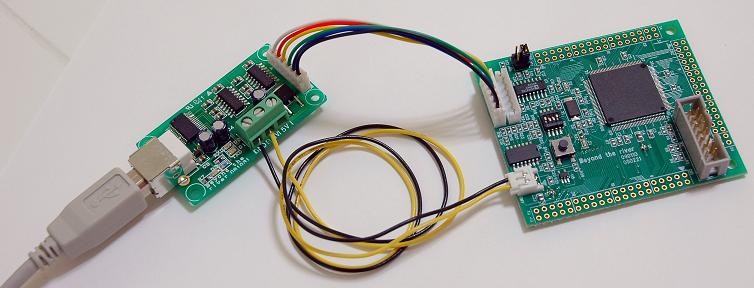

setuzoku


開発セット取扱説明書(抜粋) toribs


パスワードが 必要です

10MHz原発対応fwrite1622_10MHz.exe ベータ版 up 2011.11.1
D2XXドライバを使用したfwrite1622u.exe  ベータ版 up 2010.10.8
開発セット価格
14、800円(税込み)    ご注文はこちらへ→カート画面
JTAG(H-UDI)デバック よりプロユースな開発用にJTAGデバッカが接続できま す。
ルネサステクノロジ社のE10A-USB、ビッ トラン株式会社DR-01で動作確認済みです。他のJTAGデバッカにも接続できると思われます。

E10-USB接続イメージ

BCH8SX1653
H8SX1653
H8/3048等上位互換。
内部32ビットバス、クロック50M
HzでH8/3048BFの4倍以上の速度で動作。

JTAGデバックはビッ トラン社で確認済みです。
  製品型名   BCH8SX1653
 使用CPU  ルネサステクノロジ社 H8SX−1653
          H8/300、H8/300H、H8S上位互換32ビットCPU
 動作クロック 50MHz
 電源      3.3V 40mA(TYPE)EMIフィルタ実装
 内部ROM  384Kバイト
 内部RAM  40Kバイト
 外部RAM  なし
 通信     RS232Cインターフェイス 2ch搭載(SCI 6chのうち)
 A/D    10ビット分解能 8ch
 D/A     8ビット分解能 2ch
 I/O     入出力端子75本、入力端子9本
 JTAGインターフェイス搭載

 大きさ    70×55×12mm
 環境対策  RoHS指令準拠

 取扱説明書 t                               回路図 cir


  H8/3048ONEとの速度比較  s    JTAG インターフェイス jtag
                                    ビットラン株式会社DR-01用
K ケーブル
内部ROMへのプログラム書き込みには別売のKケーブル が必要です。開発セットには同封されています。EケーブルとKケーブルは違うものですので、ご注意願います。
CPU ボード価格
6、800円(税込)
開 発セット






CPUボードと開発、サンプルソフトのセットです。あと は電源とパソコンがあればプログラムを開発、動作させることが出来ます。1 クリックコンパイル対応しました。(DOS窓での操作不要) WindowsXPまたはWindowsVista、7で動作します。

内容:基板+Kケーブル+CD(GCC Cコンパイラ+サンプルソフト[50ページ以上のカラー解説付き]+ 内部ROM書き込み、内部RAMダウンロードパソコン側ソフト)

収録サンプルソフト  xxx
【 入門 】
sample1:ポートのON、OFF      sample2:D/A、A/D、SIO、I/Oの使い方
sample3:RAM上で動くプログラム    sample4:定周期割り込み
sample5:ITUを使用したPWM     sample6:DMAを使用したデータ転送
sample7:自分で新たなプログラムを作る
【 演習 】
sample8:printtfデバック1:扱えるデータ型、数値範囲
sample9:printfデバック2:レジスタ、メモリを見る
【 他社コンパイラ用 】
sample2_HEW4:株式会社ルネサステクノロジ HEW4環境で構築したsample2
sample2_KPIT:KPIT社GCC環境で構築したsample2
【 応用 】
sample20:オペアンプ周波数特性測定 50KHz〜16.68MHzまでのスキャン
sample21:セラミックフィルタ特性測定  AM用セラミックフィルタの特性測定

開発セット価格
11、800円    ご注文はこちらへ→カート画面

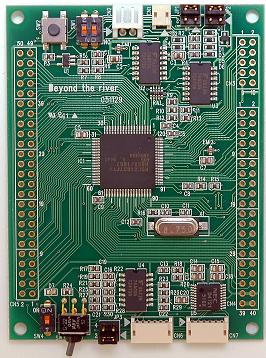

BCH8SX1657
H8SX1657     製品型名      BCH8SX1657
    使用CPU      ルネサステクノロジ社 H8SX−1657(H8SXコア)
               H8/300、H8/300H、H8S上位互換CPU
  動作クロック    35.000MHz
  電源         3.3V 60mA(TYPE)EMIフィルタ実装
  内部ROM     768Kバイト(0〜BFFFFH)
  内部RAM      24Kバイト
  外部RAM     512Kワード 16ビットバス(基板背面実装)
              バッテリーバックアップ可能
  通信         RS232Cインターフェイス 2ch実装(SCI 4chのうち)
  A/D        10ビット分解能 8ch
  D/A         8ビット分解能 2ch
  I/O         入出力端子 82本、入力端子 8本
  大きさ        85×65×12(H)mm
  環境対策      RoHS指令準拠品

  取扱説明書    H8SX           回路図  kairozu
ボー ド機能 「フォース」機能、動作モード選択、外部RAM使用、不 使用選択
CPU 内蔵機能
DMAコントローラ、データトランスファコントローラ、 16ビットタイマ6ch、プログラマブルタイミングパターンコントローラ、ウオッチドグタイマ、SCI×4 等
価 格
11、900円(税込)
そ の他
●内部ROMへのプログラム書き込みには別売のEケーブ ルが必要です。
●内部ROMへの書き込みソフトは無償ダウンロードできます。
●使い方講習会実施中です。
基 板使用クリスタル小売
HC-49SMD 8.75MHz @50円   ※この製品は弊社直販のみです。

H8/300H

BCH83048K5  BCH83048K33

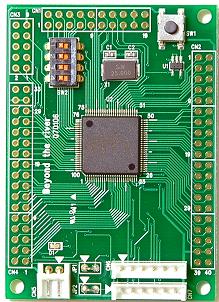

k5
   製品型名       BCH83048K5(5V動作品)
              BCH83048K33(3.3V動作品)
    使用CPU      ルネサステクノロジ社H8−3048ONE(H8/300Hコア)
    動作クロック     25.000MHz
  電源         5V 30mA(TYPE)
              3.3V 30mA(TYPE)
  内部ROM     128Kバイト(0〜1FFFFH)
  内部RAM     4Kバイト
  外部RAM     なし
  通信         RS232Cインターフェイス 2ch実装
  A/D        10ビット分解能 8ch
  D/A         8ビット分解能 2ch
  I/O         入出力端子 70本、入力端子 9本
    JTAG        デバック専用コネクタ
  大きさ        70×50×12(H)mm
  環境対策      RoHS指令準拠品

    取扱説明書   t        回路図 cir

ボー ド機能 「フォース」機能、動作モード選択、JTAG専用コネク タ
K ケーブル
内部ROMへのプログラム書き込みには別売のKケーブル が必要です。開発セットには同封されています。EケーブルとKケーブルは違うものですので、ご注意願います。
CPU ボード価格
4、800円
開 発セット






価格
CPUボードと開発、サンプルソフトのセットです。あと は電源とパソコンがあればプログラムを開発、動作させることが出来ます。

内容:基板+Kケーブル+CD(GCC Cコンパイラ+サンプルソフト[50ページ以上のカラー解説付き]+ 外部ROM書き込み、内部RAMダウンロードパソコン側ソフト)

1クリックでコンパイル「コンパイラー」対応。(DOS窓不使用)
サンプルソフトの内容:

9、800円(税込)                       カート画面へ

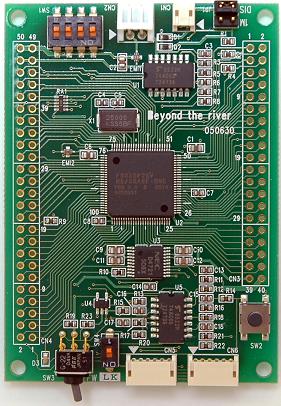

BCH83048ONE
H83048ONE

  製品型名     BCH83048ONE
    使用CPU      ルネサステクノロジ社H8−3048ONE(H8/300Hコア)
  動作クロック    25.000MHz
  電源         5V 40mA(TYPE) EMIフィルタ実装
  内部ROM     128Kバイト(0〜1FFFFH)
  内部RAM     4Kバイト
  外部RAM     128Kバイト(基板背面実装)
              バッテリーバックアップ可能
  通信         RS232Cインターフェイス 2ch実装
  A/D        10ビット分解能 8ch
  D/A         8ビット分解能 2ch
  I/O         入出力端子 70本、入力端子 9本
  大きさ        80×58×12(H)mm
  環境対策      RoHS指令準拠品

  取扱説明書    T3052              回路図   kairozu

ボー ド機能
「フォース」機能、動作モード選択、外部RAM使用、不 使用選択
CPU 内蔵機能
割り込みコントローラ、リフレッシュコントローラ、 DMAコントローラ、16ビットタイマ5ch、プログラマブルタイミングパターンコントローラ、ウオッチドグタイマ等
そ の他
内部ROMへのプログラム書き込みには別売のEケーブル が必要です。開発セットには同封されています。
CPU ボード価格
9、800円(税込)
開 発セット







開発セット価格
CPUボードと開発、サンプルソフトのセットです。あと は電源とパソコンがあればプログラムを開発、動作させることが出来ます。

内容:基板+Eケーブル+CD(GCC Cコンパイラ+サンプルソフト[50ページ以上のカラー解説付き]+ 外部ROM書き込み、内部RAMダウンロードパソコン側ソフト)

1クリックでコンパイル「コンパイラー」対応。
サンプルソフトの内容:

13、800円(税込)                         カート画面へ

 コンパイラー配布 2007.8

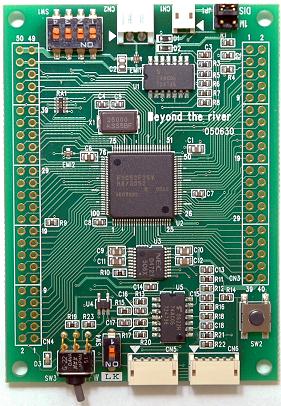

BCH83052
H83052

   製品型名      BCH83052
    使用CPU      ルネサステクノロジ社 H8−3052(H8/300Hコア)
  動作クロック    25.000MHz
  電源         5V 40mA(TYPE)EMIフィルタ実装
  内部ROM     512Kバイト(0〜7FFFFH)
  内部RAM     8Kバイト
  外部RAM     128Kバイト(基板背面実装)
              バッテリーバックアップ可能
  通信         RS232Cインターフェイス 2ch実装
  A/D        10ビット分解能 8ch
  D/A         8ビット分解能 2ch
  I/O         入出力端子 70本、入力端子 9本
  大きさ        80×58×12(H)mm
  環境対策      RoHS指令準拠品

  取扱説明書    T3052        回路図   kairozu

ボー ド機能
「フォース」機能、動作モード選択、外部RAM使用、不 使用選択
CPU 内蔵機能
割り込みコントローラ、リフレッシュコントローラ、 DMAコントローラ、16ビットタイマ5ch、プログラマブルタイミングパターンコントローラ、ウオッチドグタイマ等
そ の他
内部ROMへのプログラム書き込みには別売のEケーブル が必要です。開発セットには同封されています。
CPU ボード価格
9、800円(税込)
開 発セット







開発セット価格
CPUボードと開発、サンプルソフトの セットです。あとは電源とパソコンがあればプログラムを開発、動作させることが出来ます。

内容:基板+Eケーブル+CD(GCC Cコンパイラ+サンプルソフト[50ページ以上のカラー解説付き]+外 部ROM書き込み、内部RAMダウンロードパソコン側ソフト)

1クリックでコンパイル「コンパイラー」対応。
サンプルソフトの内容:

13、800円(税込)                         カート画面へ

コンパイラー配布 2007.8

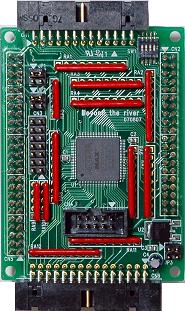

H8 -PLD1 BCH83052,BCH83048ONE用 I/O拡張ボード
aa
製品型名 H8-PLD1
  弊社CPUボード
 【BCH83052】、【BCH83048ONE】用のI/Oボードです。入力24本、 出力32本。レベルは5Vだけでなく、 3.3VI/Oにも対応できます。CPU基板の上にPC104用コネクタで重ねて使用します。ICにアルテラ社のPLD EPM7128STC-100を 使用していますので、お客様オリジナルの回路拡張用にも使用できます。
書き換え用JTAGコネクタ搭載。


取扱説明書  gg      回路図 kai




PLD内部回路、 QuartusUソースファイル


価 格
9、600円(税込)                           カート画面へ


BCH83052、 BCH83048ONE用ユニバーサルボード
ユニバーサル   製品型名 BUK1

 弊社CPUボード 【BCH83052】、【BCH83048ONE】用のユニバーサルボードキットです。CPU基板の上に付属のPC104用コネクタ で重ねて使用します。
 お客様オリジナルの回路拡張用に使用できます。


 取扱説明書
   BUK1
価 格
2、500円(税込)

H8Tiny

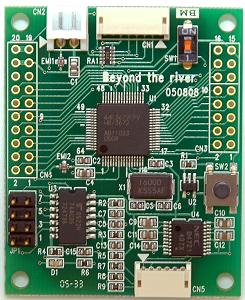

BCH83672

 H83672
   製品型名     BCH83672
  使用CPU     H8−3672FP(H8/300Hコア)
  動作クロック   16.000MHz
  電源        5V 20mA(TYPE) EMIフィルタ内蔵
  内部ROM     16Kバイト(0〜3FFFH)
  内部RAM     2Kバイト
  外部RAM     なし。
             アドレス、データバス等外部に出力されません。
  通信        RS232Cインターフェイス 1ch実装
  A/D       10ビット分解能 4ch
  D/A       なし。
  I/O        入出力端子 26本、入力端子 4本
  大きさ       55mm×45mm×12(H)mm
  環境対策     RoHS指令準拠品

 取扱説明書    H83672        回路図 kairozu

ボー ド機能
「フォース」機能、E8デバックインターフェイス
CPU 内蔵機能
16ビットタイマ 1ch、8ビットタイマ 1ch、ウ オッチドッグタイマ 1ch
そ の他
●内部ROMへのプログラム書き込みには別売のEケーブ ルが必要です。
●内部ROMへの書き込みソフトは無償ダウンロードできます。
●使い方講習会実施中です。
価 格
2、900円(税込)

BCH836109G

BCH836109G

発振子やリセットICが内蔵さ
れているのでチップに電源を入
れるだけで動きます。
アドレスブレーク機能搭載で、CソースコードJTAGデバックができます。
高機能、ローコストマイコンの新しい時代の標準です。

製品型名 BCH836109G


H8/36109GはH8/300HコアのTinyマイコンです。特徴とし従来外部に接続していた発振子やリセットICが内蔵されました。

ROM      128Kバイト、RAM5Kバイト 書き換え可能回数1000回以上
クロック、リセット回路内蔵 クロックはプログラム で可変可能。最大20MHz。
SCI      3ch内蔵
A/D     分解能10ビット、16ch内蔵
入出力ポート79本、このうち大電流ポート20本(IoL=20mA)、入力ポート8本
動作電源    5V(お詫び:一部3Vから使用できるように書かれた広告等ありますが      末尾Gタイプは5V動作専用となります)
その他     H8/3048、H8/3052等に比べ極めてローコスト
            ルネサステクノロジ社E8aでCソースデバックが可能
大きさ         60×50×12(H)
パッケージ 0.5mm ピッチ 100ピン

 外部に拡張メモリを付けない用途であれば H8/3048等と同等の速さ、機能を持っています。クロック内蔵ですので、外部に水晶発振子を付ける必要がありません。H8/3048に比べA/D、 SCIの数が拡張されていますので、より広い用途に使用することも可能です。



取扱説明書  torisetu              回路図(抜粋)  kairozu

2008.7 NEW

その他
本製品のプログラム開発はE8a等、JTAGデバッカが 必要です。
JTAGインターフェイス 14ピンコネクタ付き
価格
2、880円(税込)
BCH836109G開発セット
kaihatu
CPUボード+E8a+ルネサステクノロジ社 HEW(統合開発環境 Cコンパイラ含む)+サンプルソフトがバインドされた「BCH836109G 開発セット」もあります。50ページ以上の取説(解説書)が付きます。後はパソコンがあればJTAGを使用したプログラムの開発、実行、C ソースコードデバックができます。

setuzoku

取扱説明書(抜粋) torisetu
価格
19、800円


BCH836094G
cpu

発振子やリセットICが内蔵されて
いるのでチップに電源を入れるだ
けで動きます。
アドレスブレーク機能搭載で、
CソースコードJTAGデバックが
できます。

サブクロック32.768KHzも
実装済み。


豊富な省電力動作モードによ
り、電池動作も実用になります。


製品型名 BCH836094G

H8/36094GはH8/300Hコアの Tinyマイコンです。特徴とし従来外部に接続していた発振子やリセットICが内蔵されました。48ピンQFP。

ROM      32Kバイト、RAM2Kバイト 書き換え可能回数1000回以上
クロック、リセット回路内蔵 クロックはプログラム で可変可能。最大20MHz。
SCI      1ch内蔵
A/D     分解能10ビット、8ch内蔵
入出力ポート31本、このうち大電流ポート8本(IoL=20mA)、入力ポート8本
動作電源    5V
その他     H8/3048、H8/3052等に比べ極めてローコスト
            ルネサステクノロジ社E8aでCソースデバックが可能
大きさ      45×37×12(H)(弊社CPUボード中最小)
パッケージ 0.5mmピッチ 48ピン

 外部に拡張メモリを付けない用途であれば H8/3048等と同等の速さ、機能を持っています。クロック内蔵ですので、外部に水晶発振子を付ける必要がありません。H8/36109ほどピン数が不 要な用途に。よりコンパクト、ローコストです。

ユーザー様コーナーは上記BCH836109Gと 共通です。

 取扱説明書    torisetu           回路図(抜粋)  kairozu

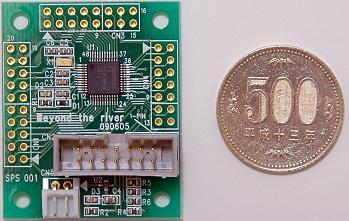

         500
              大きさの比較     500円硬貨
その他
本製品のプログラム開発はE8a等、JTAGデバッカが 必要です。
JTAGインターフェイス 14ピンコネクタ付き
価格
2、380円(税込)

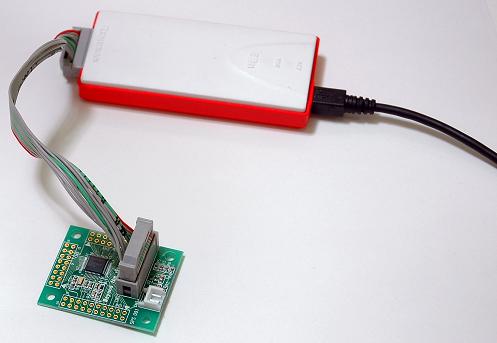

BCH836094開発セット
kaihatu

CPUボード+E8a+ルネサステクノロジ社 HEW(統合開発環境 Cコンパイラ含む)+サンプルソフトがバインドされた「BCH836094G 開発セット」もあります。50ページ以上の取説(解説書)が付きます。後はパソコンがあればJTAGを使用したプログラムの開発、実行、C ソースコードデバックができます
E8a

取扱説明書(抜粋)  torisetu

価格
19、500円


通信ケーブル

Eケーブル
                     Eケーブル
 製品型名 Eケーブル

 弊社CPUボードの内部ROMにプログラムを書き込む場合必要です。
CPUボードとパソコンをRS232Cで接続するた めのケーブルです。長さ1.5mで、「フォース」機能が使用できます。

  ケーブル図面    haness

価 格
2, 000円(税込)
J ケーブル
J

 製品名 Jケーブル

 弊社CPUボードでEケーブルを使うタイプのRS232Cコネクタに挿入して外部機器とTXD、RXD、GNDを接続するハーネスアッシーです。
Kケーブルを使用するマイコンには使用できませんのでご注意願います。

  ケーブル図面    J

価格
250 円(税込)

K ケーブル
k

 製品型名 Kケーブル

 弊社CPUボード BCH83048K5,BCH8SX1653内蔵のROM、RAMに書き込む場合、必要です。CPUボードとパソコンをRS232C で接続するためのケーブルです。CPU側が2.5mmピッチです。
長さ1.5mで「フォース」機能が使えます。


 ケーブル図面    k

価 格
2、000円(税込)

Uケーブル
Ucable 製品型名 Uケーブル

弊社Kケーブルを使用したCPU基板に使用可能なUSB接続+5V、3.3V電源(max300mA)基板です。

SH7211WD開発セットやH8SX1622開発セットでは標準装備されていますが、他のKケーブルマイコンにも使用可能です。

デバイスドライバは開発セットのもを使用するか、FTDI社から直接ダウンロードして使用下さい。

UケーブルからCPUボードに接続するハーネス添付。
USBケーブル 1m程度のものが添付。



Uケーブル+ BCH8SX1622ボード 接続例
siyourei     ケーブル図面  Ucable
価格
4,000円(税込)          こちらで購入可能です


Vケーブル
Vcable
製品型名 Vケーブル

RL78104用 USB <-> SIO(TTLレベル)変換基板です。

デバイスドライバはFTDI社から直接ダウンロードして 使用下さい。

VケーブルからRL78104 CPUボードに接続するハーネス添付。

USBミニケーブル添付

RL78104とVケーブルの接 続例

RL78104とVケーブル接続 外形寸法図

価格
1、890円(税込)                     こちらで購入可能です




スペシャルファンクション

CCD_JPEGカメラ
BCCD_01_side
CCD_JPEG カメラ

製品型名 BCCD-01

■特徴

  BCCD−01は様々な非リアルタイム デジタル画像取得が可能なカラーCCDカメラモジュールです。分解能80×64〜640×480画素。ホストとの 接続はRS232Cで行いますので、パソコンだけでなく、ワンボードマイコン等との接続も可能です。

  BCCD−01の最大の特徴はJPEGエンコーディングエンジンを内蔵していることです。このエンジンにより、CCDからの撮影データはつなぎ合わせるだ けで、JPGファイルになりますので、様々な汎用ソフトウエアで見たり、加工したりすることが可能です。

■仕様
        ●電源         +5V 60mA(TYPE)

ケー ブル長さ約13cm

赤 +5V、黒GND

●大きさ       カメラ部 □33.2 、高さ25mm

ネ ジ穴   □28mm 、φ2.1mm ×4

ケー ブル 約1.9m D−SUB 9ピン メス

パ ソコンのRS232C端子に直接挿入可能。

●レンズ       広角 固定焦点

●分解能        80× 64      画素 選択できます。

160 ×128

320 ×240

640 ×480

●データ取得時間 画素数によりデータ転 送時間が異なります。

データ転送時間以内の連続撮影はできません。

80 ×64              約1秒
                        160 ×128          約2秒

320 ×240          約6秒

640 ×480          約16秒

●ボーレート    115200bps固定 データ8ビット、
                        パリティノン、
ストップ 1ビット
■用途
 セキュリティシステム、画像収 集システム、環境モニタリング、産業用プロセス制御、位置決め装置、気象モニタ、工場自動モニタリング、モニタリング、警報装置、医療機器、水モニタ、油 モニタ、色監視システム、色管理ファイル作成等々。

■受託開発
 弊社ではBCCD−01を使用した、パソコ ン、マイコンソフトウエアを開発いたします。


取説  BCCD1

パソコンソフトウエア等ダウンロード


ha-nesu

価格
8、500円(税込み)     ご購入はカート画面から

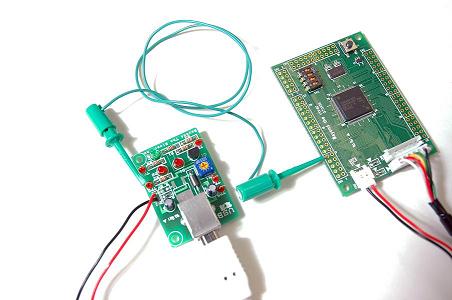

USB 電源
up
製 品型名 USBP5(5V用)、USBP33(3.3V用)

 USBP5は5V系、USBP33は3.3V系CPUボード用のデバック用電源です。USBポートから電源を取りますので、他に電源を用意する必要があ りません。ノートパソコンからも大丈夫。
チェック用クリップケーブル、USBケーブル、ミニドライバが同封されています。

◆軽量、小型でデバックの場所を選びません。

◆A/D、D/A、I/Oのチェックもできます。
◆一人1台が可能な価格。

取説    up          回路図    upk


価 格
2、500円(税込み)


USB スレーブユニット
USB_SLAVE




xx

USBス レーブユニット
製品型名 USBSLV1

■概要
本製品は弊社CPUボード(BCH83048ONE、BCH83052、BCH8SX1653、BCH8SX1657、BCSH7026等)のSIOに接 続し、USBスレーブとして使用するボードです。CPUボード側からはSIO制御プログラムでUSB入出力を制御できます。パソコン等ホストからはデバイ スドライバをダウンロード、インストゥールすることによりSIOまたはダイレクト制御プログラムで制御できます。+3.3V、+5V両電源対応です。

■特徴
a)FTDI社 FT232RLを使用
b)電源ON LED、TXD LED、RXD LED実装により通信が目視できます。
c)CPUボードとの接続は配線4本のみ。ハーネスは添付しています。
d)CPUボードがVCC=+5Vの場合、USBバスパワーをCPU側に使用することも可能です。
e)パソコン側サンプルソフトダウンロードできます。


取説    xx           接続図     xxx
パスワードが必要です
価 格
1、980円(税込み)

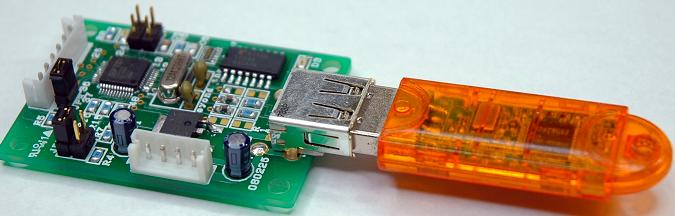

USB マスターユニット
xxx


xx
USBメモリ実装時

USBマ スターユニット
製品型名 USBMST1

■概要
本製品は弊社CPUボード(BCH83048ONE、BCH83052、BCH8SX1653、BCH8SX1657、BCSH7026等)のSIOに接 続し、USBマスターとして使用するボードです。CPUボードからSIO制御プログラムでUSBメモリのリード、ライトができます。簡単なコマンド方式な ので、特にFATの知識を必要としません。ファイルフォーマットはFAT12,16,32対応ですので、パソコンとの間で相互に読み書き可能です。電源電 圧は5V固定。インターフェイスは3.3V、5V両電源対応です。

■用途
●マイコンで記録し、結果をパソコンで解析する
●バッテリー動作ロガー
●移動体のデータ収集
●USBメモリに書かれた内容によってマイコン動作を変化させる
●USBメモリに書かれたプログラムをRAMにダウンロードしてマイコンを動作させる
●USBメモリのデータで施錠、開錠する
●個人を特定する、個人データの蓄積

■特徴
a)FTDI社 VINCULUMを使用。ファームウエアは VDAP(disk and peripherals)を書き込み済み。但し、peripheralsはハードウエア的に未対応。
b)電源ON LED、USBメモリ挿入LED実装によ り状況が目視できます。
c)CPUボードとの接続は配線4本のみ。ハーネスは添 付しています。
d)USBメモリファイルフォーマット FAT12, 16,32に対応。但し、リード、ライトに特にFATの知識を必要としません。ロングファイルネーム、漢字ファイル名は対応していません。
e)製品を販売する場合、他のメモリカードに比べて各種 手続き、年会費の支払い等が不要。



取説      xxx            接続図  xxx


パスワードが必要です
価 格
5、500円(税込み)


16 ビットA/D、D/Aユニット
xx                         製 品型名 16ADDA1

■ 概要
本製品は弊社5V電源 CPUボード(BCH83048ONE、BCH83052等)のIOに接続し、1chの16ビット分解能A/D、D/Aとして使用するボードで
す。CPUボード側からは4本のIO制御プログラムでA/D、D/A入出力を制御できます。+5V電源対応です。マイコン内蔵のA/D、D/Aでは分解能 が不足し、A/D変換速度が低速で問題ない用途に最適です。外部に74LCX04等を付ければ3.3Vマイコンからの制御も可能です。

■特徴
a)A/Dコンバータ バーブラウン(TI) ADS1100A5を使用。入力±5V。16ビット分解能/8SPS。
b)D/Aコンバータ リニアテクノロジ  LTC1655使用。16ビット分解能。
  出力0〜4.096V(0000−FFFF)

c)CPUボードとの接続は配線6本のみ。ハーネスは添付しています。
d)複数チャンネル対応はポートの追加とプログラムに て可能。
e)コンパクト、ローコスト。

■外形寸法、電源
基板サイズ 29.2×30.4mm
電源は+5V 50mA以下。5V CPUボードと同一のものを供給できます。


取説      xxx             接続図       yyyy




パスワードが必要です
価 格
9、500円



※すべての製品は改良のためにお断り無く仕様変更を行う場合があります。

listm1 通販画面はこちらから → カート画面へお願いします。ご注文お支払いの詳細はこちら


■ お問い合わせは info@beriver.co.jp にお願いします。


homeホームに戻る

lin2

■FORCEおよび「フォース」は弊社の登録商標です。

カウンター
