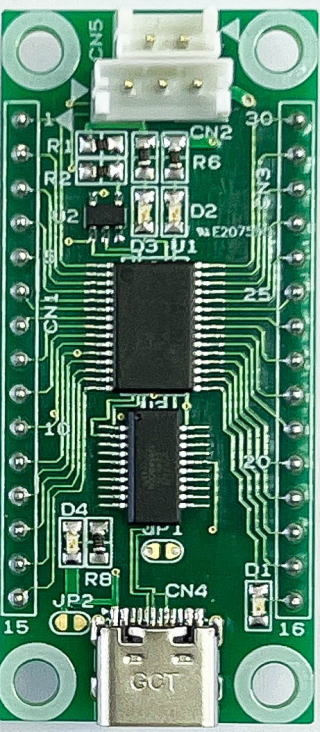

RL78_G24_101GA CPU ボード




ピン無しをご希望の場合、ご相談ください

このボードに関するブログ

●CPUボード特徴
1.30ピンとコンパクトですが、コードフラッシュメモリ 64KB、RAM 12KB と大容量です。

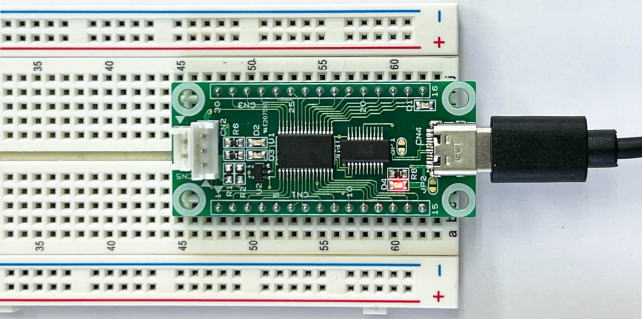

2.ブレッドボードに差して開発が可能です。
3.PCとUSB Cケーブルで接続するだけで、今までE2liteが無いと出来なかったプログラムダウンロード、ブレークポイント設定、変数をウオッチ窓で見たり、CS+の新しい機能、COMデバックに対応します。
E2liteが不要です

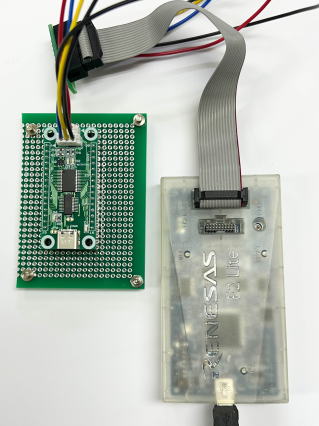

※1。オプションボードでE2liteでの従来型デバックも可能です。


4.開発環境をarduinoIDE ※2、ルネサスエレクトロニクス社CS+、e2studioなどで開発出来ます。

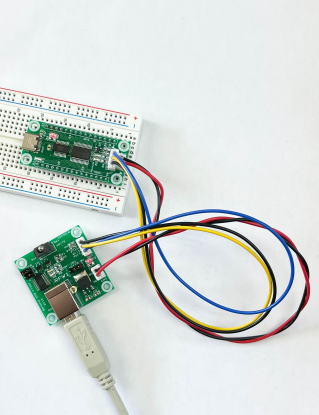

5.ルネサスエレクトロニクス社製のRFWソフトで書き込み出来ます。量産時などに便利です。

※1 COMデバックはCS+が持つ多くの機能を使えますが、変数の表示間隔等、E2liteの方が優れている部分もあります。

※2 ArduinoIDEからプログラムのダウンロード、実行、シリアルモニタ機能が使用できます。各種ライブラリの動きを保証するものではありません。

電源:1.6V~5.5V 単一5mA(5V/48MHz時 TYPE)。

デバックコネクタ: USB-C Type COMデバックコネクタ実装済み。オプション E2lite用コネクタ

ルネサスフラッシュライトプログラマ対応ポート実装済み。

基板サイズ: 23.6×53×15(H)mm

RoHS指令: 基板、部品、半田付け全ての工程でRoHS指令準拠仕様。






●CPU特徴 R7F101GA RL78/G24

超低消費電力テクノロジー

・VDD  1.6~5.5Vの単一電源
・HALTモード

・STOPモード
 STOPモードから高速ウェイクアップ可能

・SNOOZEモード

RL78CPUコア

  ・3段パイプラインのCISCアーキテクチャ
  ・最小命令実行時間:高速(0.02083μS:高速オンチップ・オシレータ・クロックまたはPLLクロックで48MHz動作時)から
   超低速(30.5
μS:サブシステム・クロック32.768KHz動作時)までを変更可能

  ・乗除・積和演算命令対応

  ・アドレス空間:1Mバイト
  ・汎用レジスタ:8ビット・レジスタ×8×4バンク
  ・内蔵RAM:12KB


取扱説明書    回路図(抜粋)   サンプルソフトダウンロード


 サンプルプログラムの使い方
e2studio
 ArduinoIDE
 CS+ for CC
 ルネサスフラッシュプログラマ
