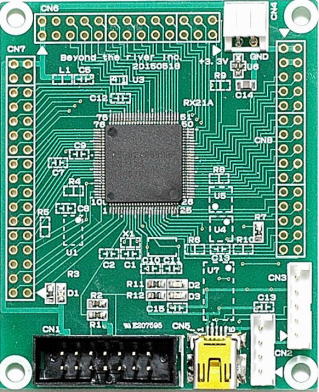

ＣＰＵ   ＲＸ２１Ａ（Ｒ５Ｆ５２１Ａ８ＢＤＦＰ）　最大５０ＭＨｚ（１２．５ＭＨｚ外部クリスタル）動作
ＲＯＭ  内蔵フラッシュＲＯＭ　５１２Ｋバイト
ＲＡＭ   内蔵ＲＡＭ 　６４Ｋバイト

Ａ／Ｄコンバータ１：２４ビット分解能×７      変換速度９２μｓｅｃ、１２．２ＫＨｚ（ＤＳＡＤＣＬＫ＝２５ＭＨｚ）
　　   入力範囲±０．５９０４Ｖ（これ以上、以下の電圧を加えないで下さい）
Ａ／Ｄコンバータ２：１０ビット分解能×７　　　変換速度２μｓｅｃ（ＡＤＣＬＫ＝２５ＭＨｚ）
       入力範囲０－３．３Ｖ

Ｄ／Ａコンバータ:１０ビット分解能×２　      出力電圧０－３．３Ｖ

外部バス拡張機能：なし（外部にデータバス、アドレスバス等出力できません）
ＵＳＢポート：　１ｃｈ（ＳＩＯ１使用、フォトカプラ絶縁）　ＦＴＤＩ社　ＦＴ２３２ＲＬ使用
ＥＥＰＲＯＭ：　２５ＬＣ２５６（３２Ｋバイト）　電源ＯＦＦでもデータ保持。　※オプション（実装品はご相談下さい）
電源     ２．７Ｖ～３．６Ｖ　単一 ３０ｍＡ(５０ＭＨｚ動作　ＴＹＰＥ)
Ｅ１デバッカを使用して動作させる時Ｅ１から３．３Ｖの電源を供給できます。
デバック時など２００ｍＡ以内の使用であれば他に用意する必要はありません。

クリスタル：メイン　１２．５ＭＨｚ（×４逓倍で５０ＭＨｚ作成）実装済み。
デバックコネクタ：Ｅ１用（ＦＩＮＥインターフェイス）デバックコネクタ実装済み。
ΔΣＡ／Ｄ用外部基準電源：１．２００Ｖ（８ｐｐｍ／℃）実装済み。
基板サイズ　６９×５７×１３（Ｈ）ｍｍ
基板仕上げ        金メッキ
ＲｏＨＳ指令準拠  基板、部品、半田付け全ての工程でＲｏＨＳ指令準拠仕様。

※本製品の開発にはルネサスエレクトロニクス社製のデバッカＥ１、または対応ＩＣＥが必要です。

取扱説明書　　　　　　　　　　回路図　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　１－１．　開発環境

         　ａ：開発セット　同梱物
         　ｂ：ＢＣＲＸ２_１Ａ　ＣＰＵボードの特徴

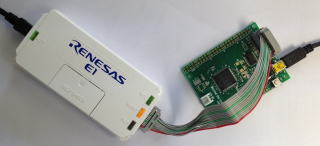

         　ｃ：Ｅ１エミュレータ（デバッカ）
         　ｄ：無償のＣＳ＋、ＲＸ用Ｃコンパイラのダウンロード
         　ｅ：ＣＤコピー、デバイスドライバのインストゥール

　１－２　　動作、デバック
         　ａ：ＣＳ＋起動、コンパイル、書き込み、動作
       　ｂ：新しいプログラムを作る　ＣＳ＋　操作
                　ｂ－１：＃ｉｎｃｌｕｄｅ　ｉｏｄｅｆｉｎｅ．ｈを忘れると何も出来ない
                  ｂ－２：デバッカの設定がデフォルトはエミュレータなので注意
                  ｂ－３：Ｅ１から電源供給
                  ｂ－４：ＷＤＴ動作、リセット電圧選択はＯＦＳ０、１で設定する
         　ｃ：その他
                  ｃ－１：動作中に変数の変化を見るには？
                  ｃ－２：サンプルを走らせるときにｖｅｃｔ．ｈの重複するアドレスを削除
                  ｃ－３：三角関数ｍａｔｈ．ｈはインクルードもＣＳ＋の設定も必要
                  ｃ－４：割り込みが入っているか？周期は？簡単なチェック方法
                  ｃ－５：既存のプログラムを雛形として新しいプログラムを作る

２．サンプルプログラム
　２－１．　ｓａｍｐｌｅ１　出力ポートのＯＮ，ＯＦＦ
　２－２．　ｓａｍｐｌｅ２　ＳＩＯ（ＵＳＢ）でパソコンとのやりとり
　２－３．　ｓａｍｐｌｅ３　Ａ／Ｄ変換をＵＳＢ出力
　２－４．　ｓａｍｐｌｅ４　割り込み
　２－５．　ｓａｍｐｌｅ５　ＰＷＭ出力
　２－６．　ｓａｍｐｌｅ６　三角、対数、平方根関数を使う
　２－７．　ｓａｍｐｌｅ７　Ｄ／Ａにｓｉｎ、ｃｏｓ演算した正弦波を出力する　ポート入力設定注意！　



マニュアル抜粋　

ＵＳＢポート：　１ｃｈ（ＳＩＯ６使用）      ＦＴＤＩ社　ＦＴ２３２ＲＬ使用
ＲＳ２３２Ｃ：　２ｃｈ（ＳＩＯ０、３使用）
ＥＥＰＲＯＭ：　２５ＬＣ２５６（３２Ｋバイト）　電源ＯＦＦでもデータ保持。ライブラリ開発セットにあり。

デバックコネクタ  Ｅ１用デバックコネクタ実装済み。
基板サイズ　７３×７３×１３（Ｈ）ｍｍ　
基板仕上げ  金メッキ
ＲｏＨＳ指令準拠  基板、部品、半田付け全ての工程でＲｏＨＳ指令準拠仕様。
※本製品の開発にはルネサスエレクトロニクス社製のデバッカＥ１、または対応ＩＣＥが必要です。

取扱説明書　　　　　　　　　　回路図　　　

開発セット同梱物
ＲＸ６３０＿１４４ＣＰＵボード
ＣＤ（サンプルプログラム
、デバイスドライバ、
ドキュメント）
マニュアル
電源ケーブル
Ｋケーブル

H8,SHと比べてかなり変わった、
RX630マイコンの導入がサンプ
ルを見ながらスムースに行えま
す。

ご質問等にも回答いたします。

１．開発環境、事前準備

　１－１．　開発環境

　　　　　ａ：開発セット　同梱物
　　　　　ｂ：ＢＣＲＸ６_３０＿１４４　ＣＰＵボードの特徴
　　　　　ｃ：デバッカＥ１
        　ｄ：無償のＨＥＷ、ＲＸ用Ｃコンパイラのダウンロード
        　ｅ：ＣＤコピー、デバイスドライバＤ２ＸＸのインストゥール

　１－２　　動作、デバック
        　ａ：ＨＥＷ起動、コンパイル、書き込み、動作
　　　　　ｂ：ブレークポイント設定、レジスタ、変数参照概要
　　　　　ｃ：新しいプログラムを作る

２．サンプルプログラム

　２－１．　ｓａｍｐｌｅ１　出力ポートのＯＮ，ＯＦＦ
　２－２．　ｓａｍｐｌｅ２　ＳＩＯ（ＵＳＢ）でパソコンとやりとり
         　　２－２－１　ｓａｍｐｌｅ２１　ＳＩＯ（ＲＳ２３２Ｃ）でパソコンとやりとり
         　　２－２－２　ｓａｍｐｌｅ２２　ＥＥＰＲＯＭ（２５ＬＣ２５６）読み書き
　２－３．　ｓａｍｐｌｅ３　Ａ／Ｄ変換をＵＳＢ出力、ＲＳ２３２Ｃ出力
　２－４．　ｓａｍｐｌｅ４　割り込み
　２－５．　ｓａｍｐｌｅ５　ＰＷＭ出力
　２－６．　ｓａｍｐｌｅ６　三角、対数、平方根関数を使う
　２－７.　ｓａｍｐｌｅ７　Ｄ／Ａにｓｉｎ，ｃｏｓ演算した正弦波を出力する

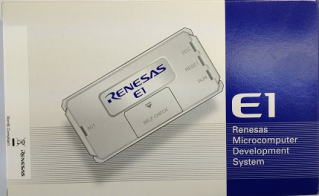

E1エミュレータは、ルネサス主要マイコンに対応したオンチップデバッギングエミュレータです。基本的なデバッグ機能を有した低価格の購入しやすい
開発ツールで、フラッシュプログラマとしても使用可能です。
C言語ソースデバックが可能で、1行実行、ブレークポイント設定、変数、レジスタ、メモリ参照等々、従来であれば高価なICEしか出来なかった機能が、
安価に実現されています。また、使い方もＨＥＷ（統合開発環境）のE8aと同じで、経験があれば半日で、無くても1日で必要な操作を会得することが出
来ると思います。

マイコンとの通信として、シリアル接続方式とJTAG接続方式の２種類に対応しています。使用可能なデバッグインタフェースは、ご使用になるマイコンに
より異なります。
また、基本デバッグ機能に加え、ホットプラグイン機能 (動作中のユーザシステムに後からE1エミュレータを接続して、プログラムの動作確認を行うことが可能)
を搭載しているため、プログラムのデバッグ・性能評価に大きく貢献できます。

対応ＭＰＵ
