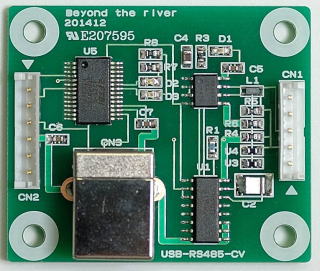

■本ボードはＵＳＢ信号を２線式のＲＳ４８５信号に変換する変換器です。
ボーレート９６００ｂｐｓ～９２１．６Ｋｂｐｓ対応、電源はＵＳＢから取りますので準備不要です。

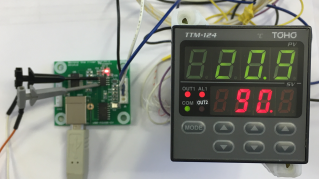

■温度調節器などの２線式ＲＳ４８５機器に使用可能です。
■大きさは４６×３９×１５ｍｍです。重さは１２ｇ。
■ＵＳＢコネクタでパソコンと連結し、使用します。
■特に調整が必要な部分はありません。

　　　　　　　　　　
　取扱説明書　　　　　　　　回路図

◆特徴

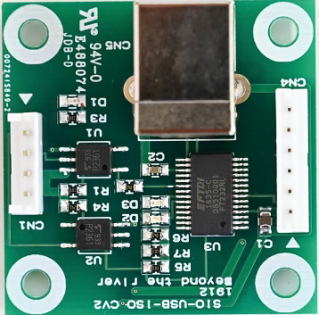

■本ボードはＵＳＢ信号を絶縁したＳＩＯ（ＴＸＤ，ＲＸＤ）信号に変換する変換器です。
ボーレート９６００ｂｐｓ～１１５．２Ｋｂｐｓ対応、電源はＵＳＢから取りますので準備不要です。
■ＵＳＢとＳＩＯが電気的に絶縁されています。
■ＳＩＯ側で電源をＯＦＦ、ＯＮにしてもＵＳＢ側のデバイスドライバを再読み込みする必要があ
りません。
■ＵＳＢ、パソコン側のノイズの影響をＳＩＯ側で受けにくくします。
■ＳＩＯ（マイコン）側の電源は＋３．３Ｖ、５Ｖ両方に対応。
■大きさは３９×３９×１５ｍｍです。重さは１０ｇ。
■特に調整が必要な部分はありません。
