マイコン学習セット

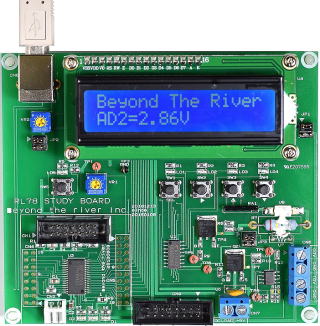

 GKRL78マイコン学習ボード
  【 製品概要 】

ルネサスエレクトロニクス社の新らしいRL78(RL78/I1A)を用いたマイコン学習セットです。

ポートの入出力から、モーターPWM制御、USB送受信、SSRを使った温度制御まで、幅広いマイコン学習がC言語サンプルソフトウエアと丁寧な解説書でマスターできます。

特に、新しい開発環境CS+でのRL78の開発、デバックの仕方について、詳細に記述されています。

習熟度を確認するために演習問題が付いています。

チェックピン、波形観察も行え、ハードウエアの設計方法も学べます。


※本学習セットにはルネサスエレクトロクス社製エミュレータE1が別途必要です。



 【 学習内容 】

1.学習環境、事前準備

 1−1. 学習環境
a:学習セット 同梱物
b:BCRL78107 CPU R5F107DE の特徴
c:E1エミュレータ(デバッカ)
d:無償のCS+、RL78用Cコンパイラのダウンロード
e:CDコピー、デバイスドライバD2XXのインストゥール
f:RL78とH8/300H、R8Cの速度比較

f−1:ポートアクセス速度の比較
f−2:乗除演算速度の比較

 1−2  動作、デバック
a:CS+起動、コンパイル、書き込み、動作
b:新しいプログラムを作る CS+ 操作

b−1:A/D、リセット、ウオッチドッグ設計上の注意点
b−2:自動生成されたプログラム
b−3:E1から電源供給
b−4:コード生成後の初期値の変更
b−5:変数を見る
b−6:変数変化を実行中に確認する

2.サンプルプログラム


入門編

2−1.キー入力  sample1
プログラム        :キー入力でLEDを点灯
演習プログラム    :キー入力でLEDを点灯、押されていても一定時間で消す

2−2.USB通信 sample2
プログラム        :ABCDをパソコン側に送信
演習プログラム    :キー入力でABCDと送信

2−3.A/D変換  sample3
プログラム        :A/D変換データをパソコン側に送信
演習プログラム    :A/D値を0−5Vに換算しパソコン側に送信。

2−4.PWM     sample4
プログラム        :LED輝度連続可変
演習プログラム    :LED輝度階段状可変

2−5.割り込み   sample5
プログラム        :割り込みでLD1点灯
演習プログラム    :メインでLD1点滅、割り込みでLD2点灯、消灯

実用編

3_1   LCD表示 電圧計       :sample10
3_2   PWM モーター速度制御 キーでUP/DOWN 出力%表示
                 :sample11
3_3   ゲーム スロットマシーン

:sample12
3_4   サーミスタ温度計測、ヒーター制御
                     :sample13       ON/OFF制御

:sample13_a    比例(P)制御


取説抜粋_入門編              取説抜粋_実用編

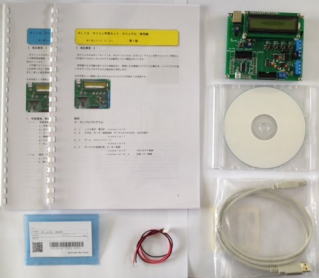

学習セット構成

RL78学習ボード 1
CD(サンプルプログラム、デバイスドライバ、ドキュメント)  1
マニュアル(入門、実用)                    各1
電源ケーブル、USBケーブル                 各1

モータ                                 1
サーミスタ                              1



価格 17、900円(税込み)

ご購入はこちらから

※本学習セットにはルネサスエレクトロクス社製エミュレータE1が別途必要です。

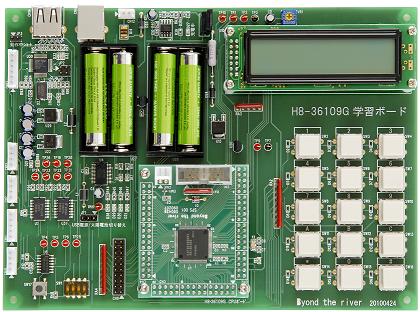

GKH8-36109マイコン学習ボード
GKH836109


【  製品概要 】

 マイコンの基本となるポート入出力、A/D、 D/A操作、割り込みに加え、新時代にふさわしい省エネルギー動作、太陽電池+ニッケル水素電池のエコ動作、USBメモリ読み書き、インターネット経由で I/Oを制御したりA/D値を読み込んだりするリモート動作を学べます。

 ルネサスエレクトロニクス社製統合開発環境 HEWのC言語とJTAGデバッカE8aでプログラム検証、変更を行います。学習後、新規のプログラム作成もそのままの環境で行えます。

 ハードウエア波形観測のための豊富なチェックピ ン、ソフトウエア修得確認のための例題、解答例プログラムも同梱されています。
本体大きさ 200×140×30(H)mm

※太陽電池、ニッケル水素電池、USBメモリは同 梱されていません。

学 習内容




マニュアル抜粋
GKH836109

1. 開発環境、事前準備

 1−1. 開発環境

 a:学習セット同梱 物
          b:H8/36109Gの特徴

 c:H8−36109学習ボード 各部の名称と 機能

 1−2. E8aに ついて
 1−3. HEWの使い方、デバックの概要
 1−4  事前準備

 a:ファイルの説明、コピー
         b:HEW+E8a起動、デバック例
         c:説明のアイコンが見当たらない場合

2. 学習ボード 【 入門プログラム 】
 2−1. sample20 出力ポート (LEDのON、OFF)
 2−2.sample21 入力ポート (プッシュスイッチの読み 込み)
 2−3.sample22 D/A     (ディー エーコンバータを使う)
 2−4.sample23 A/D      エーディーコンバータを使う)
 2−5.sample24 USB      (データの送受信を行う)

 2−6.sample25 液晶表示
 2−7.sample26 タイマ割り込み

3. 学習ボード 【 演習プログラム 】
 3−1. sample30 USBメモリ リード、ライト
 3−2.sample31 省エネ動作1 サブク ロック動作
 3−3.sample32 省エネ動作2 スタンバイ動作

 3−4.マイコン学習ボード回路図

4. 学習ボード 【 応用プログラム 】
  4−1.sample40 A/D、入力ポートデータをインターネット                            経由でメール送信する
 4−2.sample41 異常発生をメールで知らせる
 4−3.sample42 D/A、出力ポートデータをインターネット                            経由で遠隔操作する
 4−4.sample43 太陽電池でマイコンを動作させる1

太陽電池+ニッケル水素電池でリアルタイム                             クロック(RTC)時計動作

 4−5. sample44 太陽電池でマイコンを動作させる2

USBメモリに温度データを収集し、パソコ               ンでグラフ化する。
 4−6.sample45  拡張ポートの使い方、動作 例

価格
GKH836109マイコン学習セット(E8a同梱)  42、000円(税込み)

すでにE8aをお持ちの方用に
GKH836109マイコン学習セット(E8aなし)  28、000円(税込み)

ご購入はカート画面で

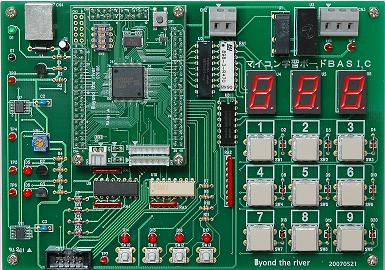

マ イコン学習ボードBASIC
本製品は在庫限りの生産となります。
理由:開発環境が古く、時代に合わないため。


GKH8BASIC




GKH8BASICとGKH8との違いについて
 製品型名 GKH8BASIC
 使用CPUボード BCH83048K5


【 製品概要 】
 I/O制御に重点を置いた基本的なマイコンの動作、原理を学習するための学習セットです。スイッチ、LED、7セグメントLED、I2Cバス温度セン サ、A/D用ボリウム、DC24V制御、AC100V制御用リレーなど搭載。電源はUSBより取ります。

GCC Cコンパイラサンプルと1クリックでコンパイルできる専用「コンパイラー」付き(DOS窓は使用しません)。サンプルプログラムは内部RAM上で 動作しますので、フラッシュROM書き換え回数は関係しません。

カラー解説書(50ページ程度)付き。

【 製品構成 】
 ボード+書き込みソフト+Cコンパイラ+USBケーブル+Kケーブルで構成されます。あとはパソコンがあれば学習を開始できます。
koko
本体大きさ 170×120×35(以内)

組込みマイコン学習入門の決定版です。
動作環境WindowsXP または WindowsVista


マニュアル目次   aa       回路図  bb

学 習内容(表題 詳細はマニュアル目次参照)
T.組込みソフトウエアを構成する基礎技術
U.マイコンハードウエアの基礎
V.ソフトウエア
W.コンパイル
X.サンプルプログラム演習
 入門
 1.LEDスタテック表示
 2.スタテックキースキャン
 3.A/D、D/Aコンバータ
 4.割り込み
 演習
 5.ダイナミックキースキャン
 6.7セグメントLEDに数字を表示
 7.I2Cバス
 8.PWM制御
 9.異なる電圧制御 5VでDC24Vを制御
10.異なる電圧制御 5VでAC100Vを制御

価 格
17、000円(税込み)            カート画面へ

H8 -3052マイコン学習セット
本製品は在庫限りの生産となります。
理由:開発環境が古く、時代に合わないため。一部部材が入手難なため。


 1

GKH8とGKH8BASICとの違いについて
  製品型名     GKH8
 使用CPUボード  BCH83052

【 製品概要 】

 ルネサステクノロジ社H8-3052搭載CPUボード+液晶+スピーカー、マイク+キー+USB等のハードウエア、GCC Cコンパイラ +ソース付きサンプルソフトで構成されたマイコン学習セットです。電源はUSBコネクタから取ります。波形観測のための多数のチェックピン付き。
 実装ハードウエアに対応した難易度別Cサンプルプログラム、開発ソフト入りCD−ROM、観測波形満載のカラー解説書(2冊 合計約100ページ)付き
。サンプルプログラムはRAM上で動作しますので、フラッシュROM書き換え回数は関係しません。

1クリックでコンパイル「コンパイラー」対応しました。2007.8
組み込みマイコン学習の決定版です!
動作環境 WindowsXPまたはWindowsVista完全対応

【 製品構成 】
 マイコン学習ボード+書き込みソフト+Cコンパイラ+USBケーブル+Eケーブル+プローブで構成されます。あとはパソコンがあれば学習を開始できます

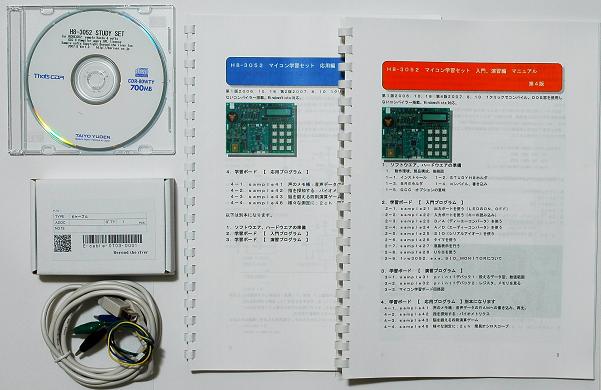

beko
本体大きさ 190×140×30(H)mm


マニュアル目次  mokuji      回路図(一部)  gaku

学 習内容(サンプルプログラム) 【 入門 】
sample21:出力ポートを使う(LEDのON、OFF)
sample22:入力ポートを使う(キーの読み込み)
sample23:D/A(ディーエーコンバータ)を使う
sample24:A/D(エーディコンバータ)を使う
sample25:SIO(シリアルアイオー)を使う
sample26:タイマを使う
sample27:液晶表示を行う
sample28:USBを使う

【 演習 】
sample32:printfデバック1:データ型、数値範囲、ニーニック関数を作る
sample33:printfデバック2:レジスタ、メモリを見る

【 応用 】
sample41:声のメモ帳:音声データのRAMへの書き込み、再生
sample42:指を探知する:バイオメトリクス
sample43:脳を鍛える四則演算ゲーム
sample44:さまざまな測定に:2ch 簡易オシロスコープ

 ハードウエアは回路図と解説、ソフトウエアは重要なプログラム行に番号を振り、番号ごとに解説してあります ので正確、詳細な理解が可能です。重要な部分、注意すべきところは赤や青で色分け記述されています。
 ご質問はメール等で受け付けています。講習会も行なっています。
価 格
29、000円(税込)                     カート画面へ

汎用CPUボードはこちら

プログラム開発環境はこちら
