RX230 A/Dサンプルソフト　　2018.11.13

■概要

RX230　AN000（P40)端子から0-5Vの入力をA/D変換し、500回加算、平均して0-200.00表示に変換し、50msecごとにUSBから出力するプログラムを作成しました。

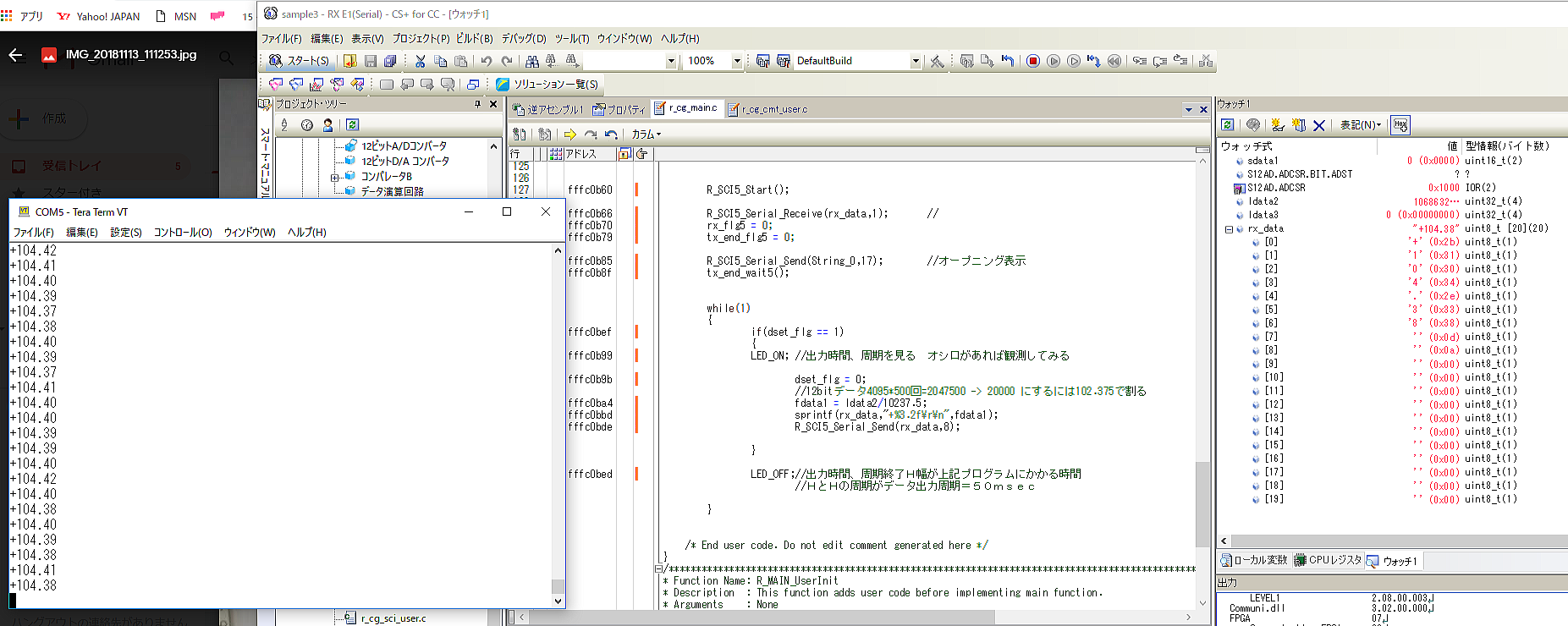

下図はCS+　ｆｏｒ　ＣＣ（ルネサス開発環境　無償）とＵＳＢデータを受信、表示しているテラタームです。CS+　ｆｏｒ　ＣＣは変数、行列等は動作中にリアルタイムにウオッチ窓で見ることができます。

■構成

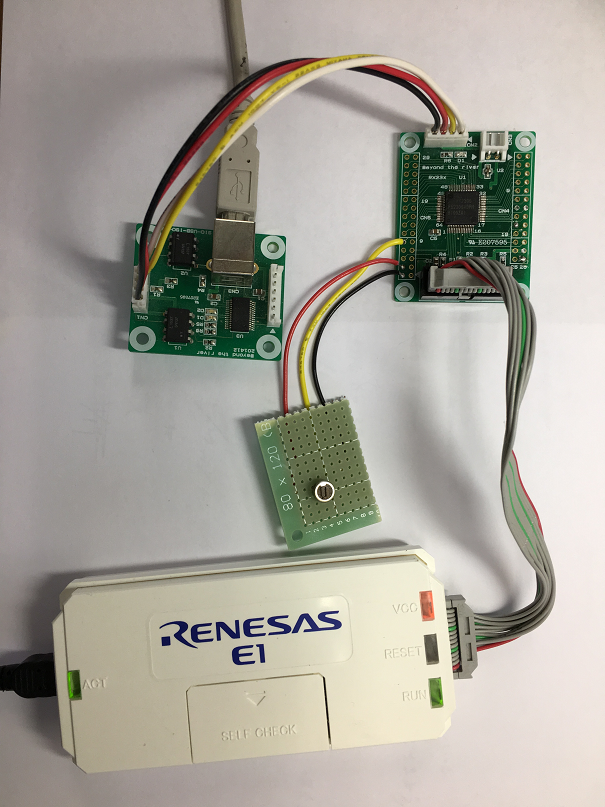

本プログラムの構成ハードウエアはRX230　CPUボード　、ＵＳＢ-SIO絶縁変換基板です。0-5Ｖの入力可変はＶＲを付けています。


■ダウンロード

LZH形式です。

本プログラム集は弊社のRX230CPUボード用に開発されています。開発環境はCS+　for　CC（ルネサスエレクトロニクス社無償ダウンロード版）です。C言語で書かれています。
エミュレータE1でCPUボードに書き込み、実行ができます。

sample_AQM1602_CC :LCD　AQM1602　にI2Cで書き込みを行い、電圧値を表示させています。

参考サイト　http://beriver.co.jp/AQM1602.html

sample_WiFi_1 :WiFiモジュール　ESP-WROOM-02とRX230をSCIで結び、無線でADデータをパソコンやスマホに送り、表示させます。

参考サイト　http://beriver.co.jp/RX230_wifi.html

sample1 :ポートのON/OFFを繰り返すテストです。
sample2 :SCI5の送受信を行うサンプルです。

sample3_AD_5V :ADコンバータのデータを500回加算し、平均し、50msecに1回、USBから出力するソフトです。

参考サイト　http://beriver.co.jp/RX230_AD.html (このサイトです）
